آب بند مکانیکی

آب بند مکانیکی یکی از مهم‌ترین تجهیزات آب‌بندی در پمپ‌ها و تجهیزات دوار صنعتی است که برای کاهش و کنترل نشت سیال در محل عبور شفت از پوسته تجهیز استفاده می‌شود. این قطعه با ایجاد یک سطح آب‌بندی کنترل‌شده بین بخش ثابت و بخش دوار، مانع خروج غیرضروری سیال از محفظه پمپ می‌شود. مکانیکال سیل در انواع مختلف پمپ‌های صنعتی، تجهیزات فرآیندی و ماشین‌آلات دوار مورد استفاده قرار می‌گیرد. انتخاب آب بند مکانیکی مناسب باید بر اساس نوع پمپ، قطر شفت، نوع سیال، فشار، دما، سرعت دوران و جنس اجزای آب‌بندی انجام شود. استفاده از مکانیکال سیل مناسب می‌تواند به کاهش نشتی، افزایش قابلیت اطمینان پمپ و کاهش هزینه‌های تعمیر و نگهداری کمک کند.

در اکثر سیستم‌های صنعتی، به‌خصوص تجهیزاتی که با دمای بالا و سیالات تحت فشار سروکار دارند، کنترل نشتی یکی از مهم‌ترین چالش‌های فنی محسوب می‌شود. به همین دلیل، آب بند مکانیکی نقشی تعیین‌کننده در افزایش بازدهی، ایمنی و طول عمر تجهیزات ایفا می‌کند. شاید برایتان سوال باشد که آب بند مکانیکی چیست و چه کاربردهایی دارد.

جهت دیدن کاتالوگ آب بند مکانیکی و سایر محصولات به تین کاوش نوین کلیک نمایید.

عملکرد آب بند مکانیکی

آب بند مکانیکی به‌عنوان قطعه‌ای شناخته می‌شود که برای جلوگیری از نشت سیال از محل اتصال شفت دوار به بدنه ثابت تجهیز به‌کار می‌رود. این سیال می‌تواند مواردی مانند آب، بخار، روغن، مواد شیمیایی یا هر نوع سیال صنعتی دیگر باشد. تفاوت آب بند مکانیکی با روش‌های سنتی آب‌بندی در دقت، دوام و توان تحمل شرایط سخت کاری است.

در تجهیزاتی مانند پمپ‌های صنعتی یا سیستم‌های انتقال بخار، شفت به‌صورت دائم در حال چرخش بوده و در مواقعی‌که نقطه عبور آن از پوسته دستگاه به‌درستی آب‌بندی نشود، نشتی کنترل نخواهد شد. آب بند مکانیکی دقیقاً برای رفع این مشکل طراحی شده است.

آب بند مکانیکی پمپ چگونه کار می‌کند؟

آب بند مکانیکی پمپ در محل عبور شفت از محفظه پمپ نصب می‌شود. شفت هنگام کار به‌صورت چرخشی حرکت می‌کند و آب بند مکانیکی باید در همین شرایط، مسیر خروج سیال را کنترل کند. اساس عملکرد مکانیکال سیل بر ایجاد تماس کنترل‌شده میان سطح آب‌بندی ثابت و سطح آب‌بندی دوار است. یکی از سطوح همراه شفت حرکت می‌کند و سطح دیگر نسبت به پوسته ثابت باقی می‌ماند. نیروی فنر یا مکانیزم مشابه، این سطوح را در وضعیت مناسب نسبت به یکدیگر نگه می‌دارد. در کنار سطوح اصلی آب‌بندی، اجزایی مانند اورینگ‌ها و قطعات نگهدارنده نیز وظیفه آب‌بندی قسمت‌های مختلف مجموعه را بر عهده دارند. عملکرد صحیح آب بند مکانیکی به عوامل مختلفی وابسته است؛ از جمله:

• انتخاب صحیح متریال
• کیفیت و صافی سطوح آب‌بندی
• فشار و دمای سیال
• سرعت دوران شفت
• هم‌محوری شفت و مجموعه پمپ
• شرایط روانکاری و خنک‌کاری سطوح

ساختار و اجزای اصلی آب بند مکانیکی

با توجه به پاسخ سوال آب بند مکانیکی چیست، در ادامه بهتر است با اجزای تشکیل‌دهنده آن آشنا شوید. هرچند طراحی‌ها بسته به کاربرد متفاوت هستند، اما به‌صورت کلی اجزای زیر در اکثر آب‌بندهای مکانیکی مشترک می‌باشند:

1. سطوح آب‌بندی  (Seal Faces)

این بخش دارای دو سطح بسیار صاف و صیقلی بوده که یکی ثابت و دیگری متحرک است. تماس دقیق این دو سطح، مانع از نشتی می‌شوند.

• فنر یا سیستم اعمال نیرو

فنر باعث ایجاد فشار یکنواخت در میان سطوح آب‌بندی شده و در شرایط مختلف کاری، تماس مؤثر حفظ می‌شود.

• اورینگ‌ها و الاستومرها

اورینگ‌ها از نشتی ثانویه جلوگیری کرده و برای آب‌بندی بین قطعات ثابت قابل استفاده هستند.

• قطعات فلزی نگهدارنده

این قطعات ساختاری، برای ثابت نگه داشتن مجموعه آب‌بند روی شفت و داخل محفظه به‌کار می‌روند.

بنابراین هنگام خرید آب بند مکانیکی پمپ تنها توجه به ابعاد کلی کافی نیست و ساختار و مشخصات فنی تمام اجزای اصلی باید با تجهیز مورد نظر مطابقت داشته باشد.

چرا آب بند مکانیکی در صنایع اهمیت دارد؟

ازآن‌جایی‌که نشتی سیال تنها یک مشکل فنی نبوده و پیامدهایی ایمنی و اقتصادی دارد، آب بند مکانیکی به یکی از اجزای مهم در صنایع تبدیل شده است. در این بخش به پاسخ سوال دلیل استفاده از آب بند مکانیکی چیست، پرداخته‌ایم:

• نشتی و اتلاف سیال را کاهش می‌دهد.
• باعث بیشتر شدن ایمنی در محیط کار می‌شود.
• هزینه‌های تعمیر و نگهداری را کمتر می‌کند.
• عمر مفید تجهیزات را افزایش می‌دهد.
• در فشار و دمای بالا عملکرد بسیار پایداری را فراهم می‌کند.

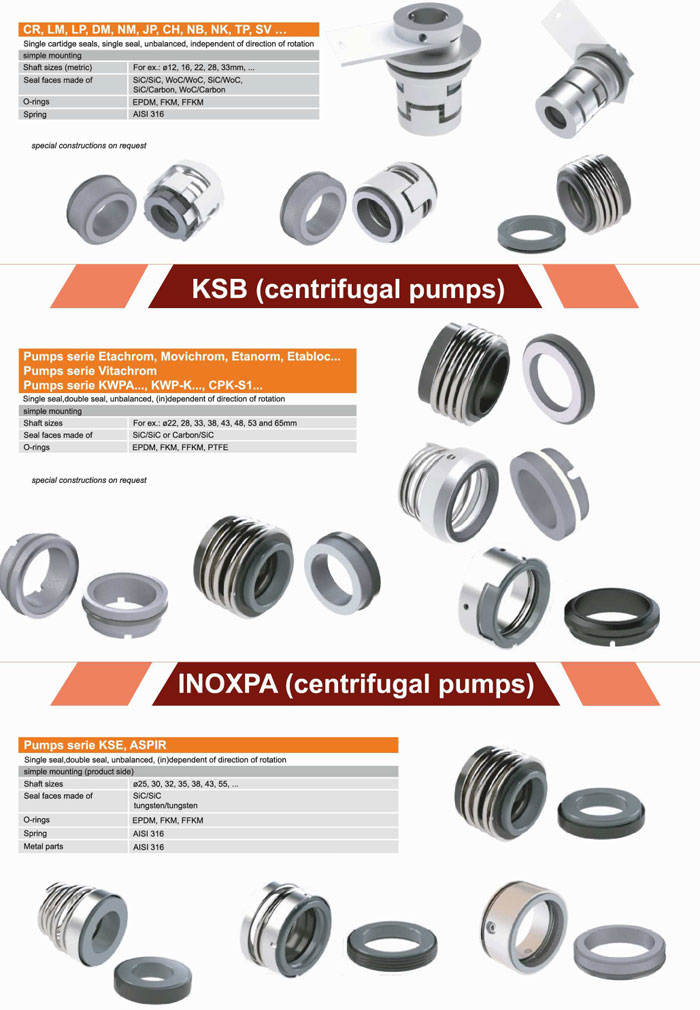

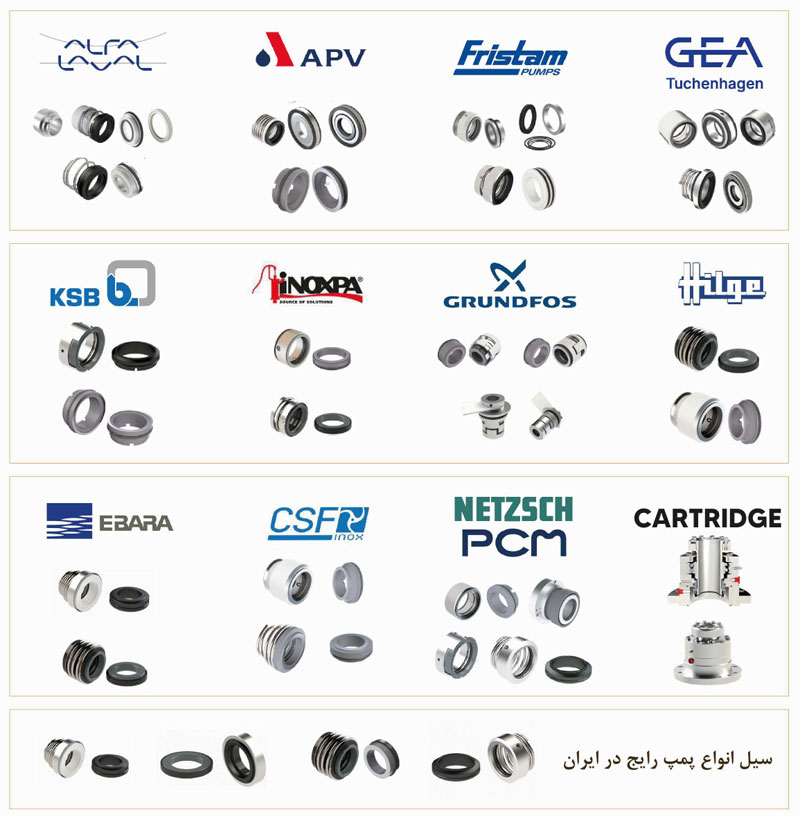

انواع آب بند مکانیکی بر اساس کاربرد

آب‌بندهای مکانیکی را از نظر طراحی و کاربرد، به انواع مختلفی تقسیم می‌کنند که برای استفاده از آن‌ها لازم است با این دسته‌بندی‌ها آشنا شوید.

1. آب بند مکانیکی تکی

رایج‌ترین نوع آب‌بند که در شرایط کاری معمول استفاده می‌شود، نوع تکی بوده و در بسیاری از پمپ‌های صنعتی و خطوط بخار با فشار متوسط کاربرد دارد.

• آب بند مکانیکی دوبل

آب‌بند دوبل در شرایطی استفاده می‌شود که سیال خطرناک، سمی و یا با دمای بسیار بالا وجود دارد. این نوع آب‌بند ایمنی بیشتری فراهم کرده و در صنایع بخار پیشرفته به‌کار می‌رود.

• آب‌بند کارتریجی

این مدل به‌صورت مجموعه آماده نصب ارائه شده و خطای مونتاژ را به کمترین میزان می‌رساند. آب بند کارتریجی در پروژه‌های صنعتی بزرگ و سیستم‌های پیچیده بخار قابل استفاده است.

نقش آب بند مکانیکی در افزایش راندمان شیرآلات بخار

شاید برایتان سوال باشد که در افزایش راندمان شیرآلات بخار نقش آب بند مکانیکی چیست؛ در پاسخ می‌توان عنوان کرد که شیرآلات بخار اجزای کنترلی سیستم هستند و بایستی عملکردی دقیق و بدون نشتی ارائه دهند؛ چراکه نشتی در این بخش، می‌تواند باعث کاهش کنترل‌پذیری، افت فشار و افزایش هزینه‌های انرژی شود. آب بند مکانیکی در این شرایط به عملکرد بهینه شیرآلات بخار کمک کرده و پایداری سیستم را با ایجاد آب‌بندی مطمئن، تضمین می‌کند.

چگونه آب بند مکانیکی مناسب انتخاب کنیم؟

انتخاب آب بند مکانیکی مناسب باید بر اساس مجموعه‌ای از مشخصات فنی پمپ و شرایط فرآیند انجام شود. استفاده از یک مکانیکال سیل با ابعاد مشابه، بدون بررسی سایر پارامترها، تضمین‌کننده عملکرد صحیح نیست.

مهم‌ترین عوامل عبارت‌اند از:

نوع و مدل پمپ

برند، مدل و نوع پمپ اولین اطلاعات مورد نیاز برای انتخاب مکانیکال سیل است. در بسیاری از پمپ‌ها، محل نصب و ابعاد آب‌بندی مشخصات اختصاصی دارد.

قطر شفت

قطر شفت یکی از مهم‌ترین پارامترها برای تعیین اندازه مکانیکال سیل است. علاوه بر اندازه، وضعیت سطح شفت نیز باید بررسی شود.

نوع سیال

آب، روغن، مواد شیمیایی، سیالات غذایی و سایر سیالات فرآیندی می‌توانند نیازمند متریال‌های متفاوتی باشند.

فشار کاری

فشار سیال باید در محدوده قابل تحمل مکانیکال سیل انتخاب‌شده قرار داشته باشد.

دمای کاری

حداقل و حداکثر دمای سیال باید با محدوده کاری متریال‌های مورد استفاده در آب بند مکانیکی مطابقت داشته باشد.

سرعت دوران

سرعت چرخش شفت می‌تواند بر اصطکاک، تولید حرارت و میزان سایش سطوح آب‌بندی تأثیر بگذارد.

نوع مکانیکال سیل

باید مشخص شود که برای کاربرد مورد نظر مکانیکال سیل تکی، دوبل یا کارتریجی مورد نیاز است.

جنس سطوح آب‌بندی و الاستومرها

انتخاب متریال باید بر اساس نوع سیال، دما، فشار و شرایط کاری انجام شود.

در نتیجه، برای انتخاب دقیق آب بند مکانیکی بهتر است مدل پمپ، قطر شفت، نوع سیال، فشار، دما و سرعت دوران مشخص باشد.

نکات مهم در انتخاب آب بند مکانیکی مناسب

برخی از افراد آب بند مکانیکی را بر اساس قیمت انتخاب می‌کنند، درحالی‌که پارامترهای بسیار مهم‌تری در انتخاب وجود دارد. برای اینکه بدانید معیارهای مهم در انتخاب آب بند مکانیکی چیست، در این بخش همراه ما باشید:

• دما و فشار کاری
• توجه به سرعت چرخش شفت
• نوع سیال (بخار، آب، مواد شیمیایی)
• شرایط محیطی و کاری
• نوع و طراحی پمپ

با مشاوره تخصصی در انتخاب آب بند مکانیکی از هزینه‌های اضافی جلوگیری خواهید کرد.

علائم خرابی آب بند مکانیکی

خرابی مکانیکال سیل معمولاً با تغییر در وضعیت آب‌بندی و عملکرد پمپ مشخص می‌شود. مهم‌ترین علائم عبارت‌اند از:

افزایش نشتی

افزایش غیرعادی نشت سیال از محل آب‌بندی یکی از رایج‌ترین نشانه‌های خرابی مکانیکال سیل است.

افزایش دما

افزایش دمای محل آب‌بندی می‌تواند در اثر اصطکاک زیاد، کارکرد نامناسب یا کمبود شرایط مناسب برای خنک‌کاری و روانکاری ایجاد شود.

صدای غیرعادی

ایجاد صدای غیرمعمول در محل آب‌بندی می‌تواند نشانه‌ای از مشکل در سطوح آب‌بندی، نصب یا شرایط کاری پمپ باشد.

لرزش

لرزش بیش از حد پمپ می‌تواند باعث آسیب به مکانیکال سیل و کاهش عمر آن شود.

سایش یا شکست سطوح آب‌بندی

وجود خط، ترک، خوردگی یا سایش غیرعادی در سطوح آب‌بندی می‌تواند باعث کاهش عملکرد سیل شود.

خرابی زودهنگام پس از تعویض

اگر مکانیکال سیل مدت کوتاهی پس از تعویض دوباره دچار نشتی شود، باید علاوه بر خود قطعه، عواملی مانند هم‌محوری، وضعیت شفت، فشار، دما و شرایط بهره‌برداری نیز بررسی شوند.

نگهداری و افزایش طول عمر آب بند مکانیکی

آب بند مکانیکی به‌عنوان قطعه‌ای با دوام بالا شناخته می‌شود، اما نگهداری صحیح از آن نقش بسیار مهمی در عملکرد بلندمدت آن دارد. از جمله اقدامات مهمی که در افزایش عمر این قطعه موثرند می‌توان به کنترل تراز شفت، جلوگیری از خشک‌کار کردن پمپ و استفاده از سیال تمیز اشاره کرد. نگهداری صحیح به‌ویژه در سیستم‌های بخار که شرایط کاری سخت‌تری دارند، بسیار مهم است.
