شیرآلات بخار

شیرآلات بخار یکی از مهم‌ترین بخش‌ها در صنایع، شیرآلات هستند که از آن‌ها با هدف کنترل جریان، انتقال سیالات یا جلوگیری از برگشت آن‌ها استفاده می‌شود. شیرآلات بخار هم از جمله قطعات کاربردی در صنایع محسوب می‌شوند که می‌توانند فشار و دمای بالای بخار را تحمل کنند. البته این شیرآلات خود دارای مدل‌های مختلفی هستند که بسته به نوع کاربرد و خط تولید انتخاب می‌شوند. اکچویتور سامسون محصولی جهت استفاده در سیر آلات بخار است. همچنین آب بند مکانیکی برای جلوگیری از نشت سیال از محل اتصال شفت دوار به بدنه ثابت تجهیز به‌کار می‌رود.

شیرآلات بخار صنعتی چیست؟

در صنایع، از انواع شیرآلات بخار برای قطع و وصل جریان سیالات گازی با فشار و دمای بالا استفاده می‌شود. حضور این قطعات فولادی در صنایع پتروشیمی، نیروگاه‌ها و کارخانه‌های تولیدی بسیار پررنگ است. از آن‌ جایی‌ که بخارهای صنعتی دارای دمای بسیار بالا و فشار زیاد هستند، استفاده از شیرهای مناسب و ایمن اهمیت زیادی دارد تا ضمن کنترل دقیق جریان، از بروز خطرات احتمالی هم جلوگیری شود. جهت اطلاعات بیشتر در مورد تجهیزات بخار، فیبر و فنر و مکانیکال سیل کلیک نمایید.

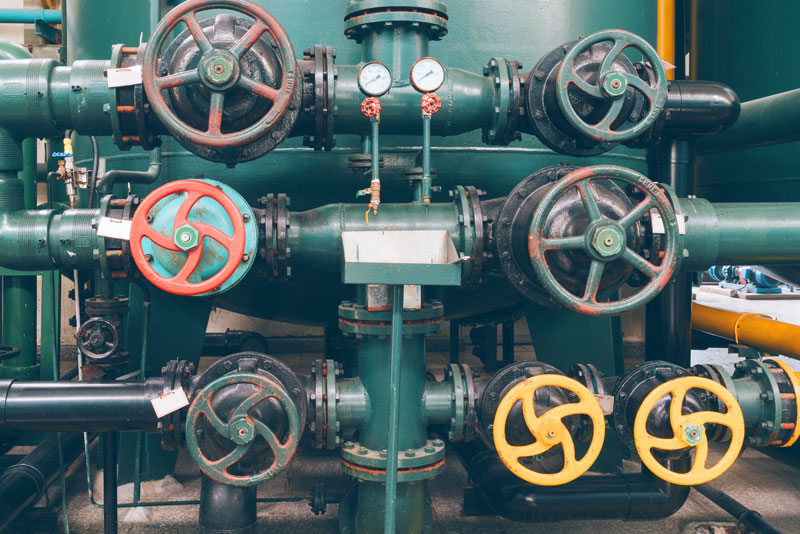

انواع شیرآلات بخار

این قطعات بر اساس طراحی و نوع کارکرد تقسیم‌بندی می‌شوند و هرکدام برای هدف خاصی مورد استفاده قرار می‌گیرند. از جمله مهم‌ترین انواع آن‌ها می‌توان به موارد زیر اشاره کرد:

شیرهای قطع و وصل

این مدل شامل شیرهای دروازه‌ای و توپی بوده که برای باز و بسته کردن کامل جریان بخار مورد استفاده قرار می‌گیرند و منجر به قطع و وصل 100 درصدی جریان می‌شوند. این نوع شیرها معمولاً زمانی به کار می‌روند که نیاز به توقف کامل عبور بخار باشد.

شیرهای کنترل‌کننده جریان

شیرهای کنترل‌کننده با هدف تنظیم میزان جریان یا مقدار فشار بخار طراحی شده‌اند. با استفاده از این نوع شیرها می‌توان دبی بخار را به‌طور دقیق کنترل کرد و فشار سیستم را در محدوده‌ مشخصی نگه داشت.

شیرهای یک‌طرفه

شیرآلات بخار یک‌طرفه فقط در یک جهت جریان بخار را عبور می‌دهند و از بازگشت بخار جلوگیری می‌کنند. عملکرد این شیرها به‌ صورت خودکار است و معمولاً در سیستم‌های بخار باعث محافظت از بویلرها، پمپ‌ها و تجهیزات حساس می‌شود.

شیرهای اطمینان

مدل اطمینان یا همان سوپاپ اطمینان نوعی شیر خودکار است که نقش بسیار مهمی در ایمنی سیستم‌های تحت فشار دارد. این شیرها از انفجار یا آسیب‌دیدگی تجهیزات در اثر افزایش بیش از حد فشار بخار جلوگیری می‌کنند و یکی از قطعات حیاتی سیستم‌های بخار به شمار می‌روند.

علاوه بر این مدل‌ها، انواع شیرهای سوزنی، سماوری و دیافراگمی نیز وجود دارند که برای تنظیم دقیق جریان بخار در کاربردهای خاص مورد استفاده قرار می‌گیرند.

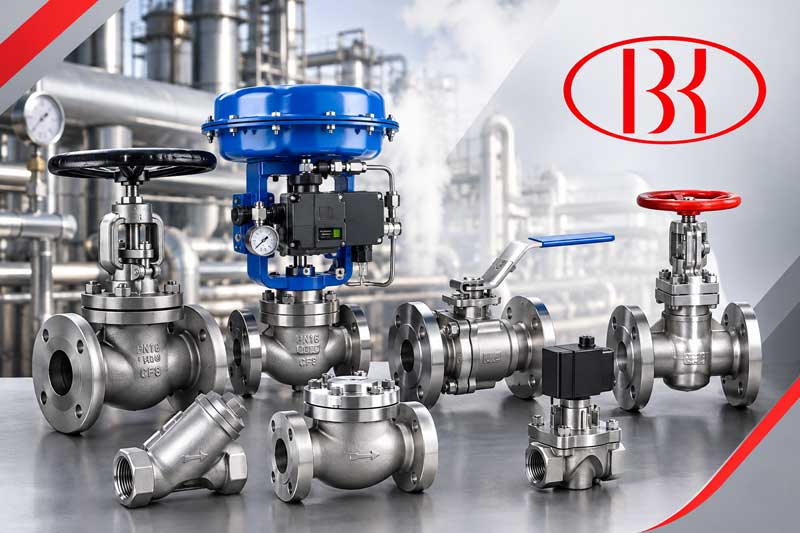

مشخصات فنی مهم در انتخاب شیر بخار

انتخاب شیر بخار مناسب به مشخصات فنی شیر و شرایط کاری خط بخار بستگی دارد. فشار و دمای بخار، نوع عملکرد شیر، جنس بدنه و اجزای داخلی و میزان جریان عبوری از مهم‌ترین عواملی هستند که باید پیش از خرید شیرآلات بخار بررسی شوند. انتخاب نادرست می‌تواند باعث نشتی، افت فشار، اختلال در کنترل فرآیند و افزایش هزینه‌های تعمیر و نگهداری شود.

۱. فشار و دمای کاری

شیر بخار باید برای فشار و دمای واقعی سیستم طراحی شده باشد. هنگام انتخاب، فشار کاری معمول، حداکثر فشار احتمالی و دمای بخار را بررسی کنید. همچنین باید توجه داشت که فشار مجاز شیر با افزایش دما ممکن است کاهش یابد؛ بنابراین بررسی هم‌زمان فشار و دما بر اساس اطلاعات فنی سازنده ضروری است.

۲. جنس بدنه و قطعات داخلی

جنس بدنه، سیت، دیسک و سایر اجزای داخلی باید با شرایط کاری و نوع سیال سازگار باشد. در خطوط بخار صنعتی، دما، فشار، خوردگی و شرایط بهره‌برداری بر انتخاب متریال تأثیر می‌گذارند. بدنه‌های فولادی و فولاد آلیاژی در برخی کاربردهای بخار استفاده می‌شوند، اما جنس مناسب باید بر اساس مشخصات فنی محصول و شرایط واقعی خط تعیین شود.

۳. سایز و نوع اتصال

سایز شیر باید با قطر خط لوله و ظرفیت جریان مورد نیاز متناسب باشد. بزرگ‌تر بودن سایز شیر لزوماً به معنی عملکرد بهتر نیست؛ به‌ویژه در شیرهای کنترل، انتخاب نامناسب سایز می‌تواند کیفیت کنترل جریان را کاهش دهد. نوع اتصال، مانند فلنجی، رزوه‌ای یا جوشی، نیز باید با طراحی خط لوله و الزامات نصب مطابقت داشته باشد.

۴. نوع عملکرد شیر

پیش از انتخاب شیر بخار مشخص کنید که هدف اصلی، قطع و وصل جریان، کنترل پیوسته فشار یا دبی، جلوگیری از برگشت جریان یا حفاظت در برابر افزایش فشار است. هرکدام از این وظایف به نوع مشخصی از شیر نیاز دارند؛ برای مثال، شیر قطع و وصل برای باز و بسته کردن مسیر و شیر کنترل برای تنظیم شرایط فرآیند به کار می‌رود.

۵. افت فشار و ظرفیت جریان

در انتخاب شیرهای بخار باید میزان جریان مورد نیاز و افت فشار مجاز بررسی شود. در شیرهای کنترل، پارامترهایی مانند ضریب جریان یا Cv/Kv می‌توانند در تعیین ظرفیت مناسب نقش داشته باشند. محاسبه باید با توجه به شرایط واقعی بخار و اطلاعات فنی سازنده انجام شود؛ انتخاب صرفاً بر اساس قطر لوله کافی نیست.

۶. روش راه‌اندازی و تجهیزات جانبی

برخی شیرها به‌صورت دستی و برخی با اکچویتور پنوماتیکی یا تجهیزات کنترلی عمل می‌کنند. اگر شیر بخار باید از اتاق کنترل فرمان بگیرد یا به‌صورت خودکار فشار و دبی را تنظیم کند، سازگاری آن با اکچویتور، پوزیشنر و سیستم کنترل باید بررسی شود.

در نهایت، برای انتخاب شیرآلات بخار مناسب باید اطلاعاتی مانند فشار و دمای کاری، سایز خط، نوع سیال، ظرفیت جریان، نوع عملکرد و شرایط نصب مشخص باشد. بررسی دیتاشیت سازنده و تطبیق آن با شرایط واقعی پروژه، از مهم‌ترین مراحل انتخاب شیر مناسب است.

کاربرد شیرآلات بخار

شیرآلات بخار به ‌طور بسیار گسترده در صنایع مختلف مورد استفاده قرار می‌گیرند و نقش پررنگی در فرآیندهای صنعتی، به‌ ویژه فرآیندهای حرارتی دارند. از جمله مهم‌ترین کاربردهای آن‌ها می‌توان به صنعت نیروگاهی به ویژه در نیروگاه‌های برق اشاره داشت در بخش‌های مختلف مانند بویلرها، توربین‌ها و مبدل‌های حرارتی مورد استفاده قرار می‌گیرند.

در صنایع غذایی و دارویی نیز شیرآلات بخار در بخش‌هایی مانند پاستوریزه کردن، استریل‌سازی تجهیزات، پخت‌وپز صنعتی و استخراج مواد فعال از بخار یا کنترل دقیق دما و فشار کاربرد فراوانی دارند. همچنین در سیستم‌های گرمایشی و تهویه مطبوع ساختمان‌ها، برای انتقال حرارت و تنظیم جریان بخار از انواع مختلف شیرآلات بخار بهره گرفته می‌شود.

در صنایع شیمیایی و پتروشیمی نیز این شیرآلات در پالایشگاه‌ها و مجتمع‌های پتروشیمی برای کاربردهایی نظیر کنترل دمای راکتورها، تخلیه بخار یا آب و همچنین افزایش ایمنی سیستم‌های تحت فشار استفاده می‌شوند.

خرید شیرآلات بخار

برای خرید شیرآلات بخار با کیفیت و دوام بالا، به تین کاوش نوین بهترین گزینه برای صنایع مختلف می‌باشد. این مجموعه انواع شیرآلات بخار را با مارک های معتبر عرضه می نماید. همچنان تجهیزات صنعتی را با استانداردهای بین‌المللی همراه با سال‌ها تجربه فراهم می‌کند. با خرید شیرآلات بخار از به تین کاوش نوین، از ارسال سریع به سراسر کشور به همراه تضمین کیفیت، مشخصات فنی دقیق و مشاوره تخصصی بهره‌مند شوید. به منظور اطمینان از کیفیت کالا،این نکته حائز اهمیت است که تمام تولیدات ما جهت استفاده در سیستم‌های بخار صنعتی و تجهیزات مختلف طراحی شده‌اند. در نتیجه، برای خریداری شیرآلات بخار به گونه‌ای که مناسب نیازهای تخصصی شما باشد، از شرکت به تین کاوش نوین مشاوره تخصصی دریافت نمایید.

فروش شیرآلات بخار

اگر به ‌دنبال فروشگاهی هستید که در زمینه‌ فروش شیرآلات بخار فعالیت دارد، حتماً از کیفیت ساخت، استاندارد تولید و اصالت محصولات آن اطمینان حاصل کنید. همچنین بهتر است مجموعه‌ای را انتخاب کنید که دارای کارشناس فنی و تیم مشاوره تخصصی باشد، تا بتوانید با کمک این افراد عوامل مهمی مانند افت فشار، خورندگی سیال، نوع عملکرد شیر و دبی بخار را بررسی کرده و متناسب با نیاز خود، بهترین مدل را انتخاب کنید.

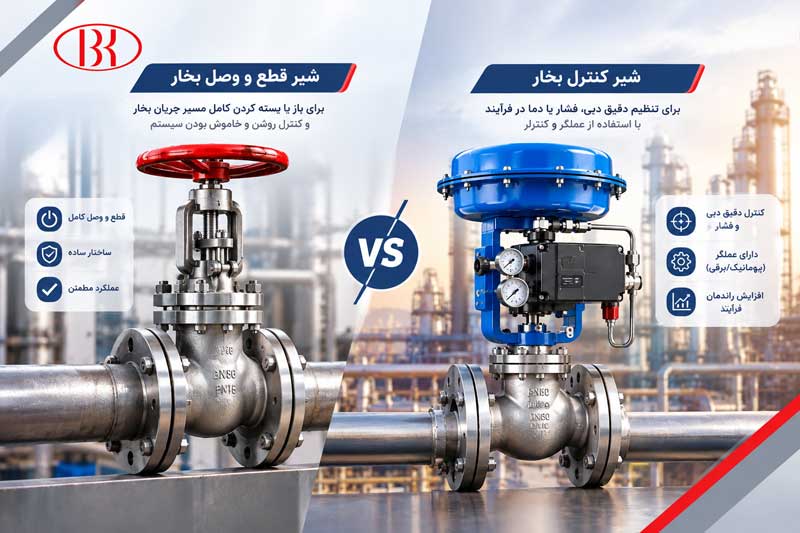

تفاوت شیر قطع و وصل و شیر کنترل بخار

شیر قطع و وصل و شیر کنترل بخار هر دو در خطوط بخار صنعتی استفاده می‌شوند، اما وظیفه یکسانی ندارند. شیر قطع و وصل برای باز یا بسته کردن مسیر جریان طراحی شده است؛ درحالی‌که شیر کنترل بخار می‌تواند میزان عبور بخار را متناسب با فرمان سیستم کنترل تنظیم کند.

شیر قطع و وصل بخار چیست؟

شیر قطع و وصل بخار (On/Off Valve) برای ایجاد مسیر عبور یا مسدود کردن جریان به کار می‌رود. این شیر معمولاً در وضعیت باز یا بسته قرار می‌گیرد و هدف اصلی آن تنظیم پیوسته دبی نیست.

از این نوع شیر برای جداسازی تجهیزات، توقف جریان هنگام تعمیرات و کنترل روشن یا خاموش شدن بخش‌هایی از خط استفاده می‌شود. انتخاب آن باید بر اساس فشار، دما، سایز خط، نوع اتصال و الزامات ایمنی انجام شود.

شیر کنترل بخار چیست؟

شیر کنترل بخار (Steam Control Valve) برای تنظیم مقدار جریان یا کمک به کنترل پارامترهایی مانند فشار و دما در یک فرآیند استفاده می‌شود. این شیر معمولاً از سیستم کنترل فرمان دریافت می‌کند و با تغییر موقعیت عضو داخلی، میزان جریان عبوری را تنظیم می‌کند.

در بسیاری از کاربردها، شیر کنترل همراه با اکچویتور و پوزیشنر استفاده می‌شود. انتخاب این مجموعه باید بر اساس شرایط فرآیند، ظرفیت مورد نیاز، محدوده کنترل و مشخصات فنی تجهیزات انجام شود.

مقایسه شیر قطع و وصل و شیر کنترل بخار

کدام شیر برای خط بخار مناسب‌تر است؟

اگر هدف، قطع جریان بخار در زمان تعمیرات یا توقف فرآیند باشد، شیر قطع و وصل گزینه‌ای متناسب با این وظیفه است. اما اگر لازم است مقدار بخار عبوری بر اساس تغییرات فشار، دما یا نیاز فرآیند تنظیم شود، باید شیر کنترل مناسب انتخاب شود.

این دو نوع شیر همیشه جایگزین یکدیگر نیستند و در بسیاری از سیستم‌های بخار، هر دو برای انجام وظایف متفاوت مورد نیاز هستند.

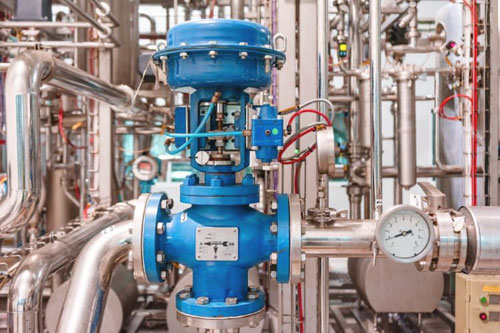

شیرآلات بخار با کیفیت بالا

اگر به‌ دنبال شیرآلات بخار با کیفیت عالی هستید، حتماً به این موارد توجه کنید. در قدم اول، جنس بدنه‌ شیرآلات اهمیت زیادی دارد و بهتر است از فلزات آلیاژی بادوام مانند فولاد ضدزنگ، برنز، چدن یا برنج مخصوص بخار باشد. این ترکیب‌ها توانایی تحمل دمای بالا و فشار زیاد را دارند و در عین حال، از دوام بالایی برخوردارند.

آب‌بندی مطمئن از دیگر ویژگی‌های مهم شیرآلات بخار باکیفیت تا بتوانند در برابر حرارت و فشار بالا مقاومت کافی داشته باشند و از نشت بخار یا سیال جلوگیری کنند.

از دیگر ویژگی‌های مهم می‌توان به تحمل دمای بالا در مدت‌زمان طولانی، دوام مکانیکی و مقاومت در برابر سایش و خوردگی اشاره کرد. این خصوصیات باعث می‌شود شیرآلات عمر مفید و بالایی داشته باشند و در شرایط صنعتی سنگین نیز عملکرد مطمئنی ارائه دهند.

برای اطمینان از کیفیت، شیرآلات بخار باید بر اساس استانداردهای معتبر بین‌المللی مانند تولید شوند و دارای گواهینامه‌های تأیید کیفیت باشند.

شیر اطمینان و تجهیزات بخار

در تقسیم بندی انواع شیرآلات بخار، مدل اطمینان را داریم که با هدف محافظت از تجهیزات در برابر افزایش بیش‌ازحد فشار طراحی شده و معمولاً در مخازن تحت فشار، دیگ‌های بخار و خطوط اصلی بخار نصب می‌شود. عملکرد این شیر بدین صورت است که با استفاده از فنر داخلی و یک دریچه‌ تخلیه، در زمان بالا رفتن بیش از حد فشار، به ‌صورت خودکار باز شده و بخار اضافی را تخلیه می‌کند. این کار باعث کاهش فشار و بازگشت سیستم به حالت ایمن می‌شود.

یکی از تجهیزات جانبی بخار، تله بخار  بوده که در واقع نوعی شیر خودکار محسوب می‌شود و وظیفه‌ آن خروج کندانس بخار در سیستم است. تله‌های بخار در مدل‌های مختلفی از جمله ترمودینامیکی، ترموستاتیک، مکانیکی و شناور تولید می‌شوند.

همچنین، شیرهای صافی از دیگر اجزای مهم هستند که در ورودی شیرآلات نصب می‌شوند تا ذرات ناخالص و آلودگی‌های موجود در بخار یا آب را فیلتر کرده و از آسیب به تجهیزات جلوگیری کنند.

راهنمای انتخاب شیر بخار مناسب

در انتخاب یک شیر بخار مناسب باید به چند فاکتور مهم توجه کنید. پیش از هر چیز مشخص کنید که هدف از استفاده چیست، آیا شیر فقط برای قطع و وصل جریان استفاده می‌شود یا به کنترل دقیق فشار و دبی بخار نیاز دارید؟

فاکتور مهم بعدی، محدوده‌ فشار و دمای کاری است. حتماً بررسی کنید که شیر مورد نظر توانایی عملکرد در محدوده‌ مورد نیاز سیستم شما را داشته باشد. همچنین، جنس بدنه و سازگاری با سیال اهمیت زیادی دارد. نوع بخار و وجود مواد شیمیایی یا خورنده می‌تواند در انتخاب جنس شیر مؤثر باشد. اگر سیال خاصیت خورندگی دارد، حتماً از شیرهای مقاوم در برابر خوردگی استفاده کنید.

جمع‌بندی

شیرآلات بخار از جمله قطعات بسیار کاربردی و حیاتی در  صنایعی مانند پتروشیمی، داروسازی، غذایی و نیروگاهی هستند. در انتخاب آن‌ها باید جنس، ابعاد، محدوده‌ عملکردی، نوع اتصال و ایمنی ساخت را با دقت بررسی کرد. اگر این قطعات به ‌درستی انتخاب و نصب شوند، ضمن تضمین ایمنی سیستم و راندمان کلی مجموعه را افزایش می‌دهند.

سوالات متداول درباره شیرآلات بخار

هنگام خرید شیرآلات بخار چه مشخصاتی باید بررسی شود؟

فشار و دمای کاری، سایز خط، جنس بدنه و قطعات داخلی، نوع اتصال، ظرفیت جریان و وظیفه شیر از مهم‌ترین مشخصات مورد بررسی هستند. در شیرهای کنترل، مشخصات اکچویتور و تجهیزات کنترلی نیز اهمیت دارد.

تفاوت شیر قطع و وصل با شیر کنترل بخار چیست؟

شیر قطع و وصل برای باز یا بسته کردن مسیر جریان استفاده می‌شود؛ اما شیر کنترل بخار برای تنظیم جریان یا کنترل پارامترهای فرآیند در موقعیت‌های مختلف طراحی شده است.

برای انتخاب سایز شیر بخار چه اطلاعاتی لازم است؟

قطر خط لوله به‌تنهایی کافی نیست. فشار و دمای بخار، دبی مورد نیاز، افت فشار مجاز و نوع عملکرد شیر نیز باید بررسی شوند. در شیرهای کنترل، محاسبه ظرفیت جریان بر اساس شرایط واقعی فرآیند اهمیت ویژه‌ای دارد.

قیمت شیرآلات بخار به چه عواملی بستگی دارد؟

قیمت شیر بخار به نوع شیر، سایز، فشار و دمای مجاز، جنس بدنه، نوع اتصال، برند و تجهیزات جانبی مورد نیاز بستگی دارد. برای مقایسه دقیق، باید مشخصات فنی محصولات و شرایط کاربرد آنها بررسی شود.
