در سیستمهای انتقال سیالات، انتخاب شیر صنعتی یک عامل تعیینکننده در پایداری، تضمین ایمنی و مدیریت بهینه هزینهها محسوب میشود. در میان انواع شیرهای صنعتی، شیر پروانه ای بهدلیل ساختار ساده، عملکرد سریع و قیمت اقتصادی، جایگاه بسیار مهمی در پروژههای عمرانی و صنعتی پیدا کردهاند. این شیرها با طراحی دیسکی شکل خود، امکان قطع و وصل یا کنترل جریان را با حداقل افت فشار فراهم میکنند.
در این مقاله بهصورت جامع، به بررسی ساختار، انواع، متریال، کاربردها و راهنمای خرید این تجهیز میپردازیم تا بتوانید بهترین انتخاب را متناسب با نیاز خود داشته باشید.

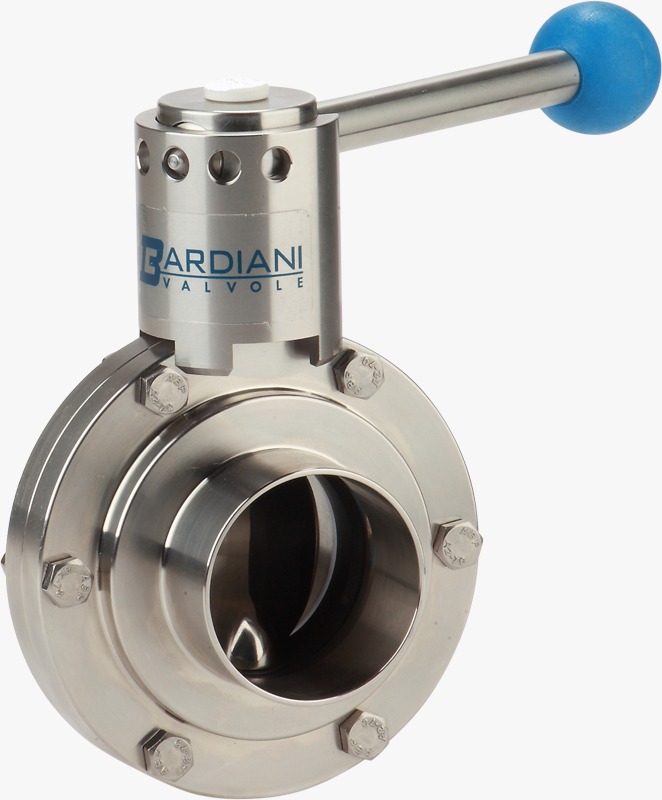

شیر پروانهای، یکی از انواع شیرهای ربعگرد محسوب میشود که عملکرد آن بر پایه چرخش ۹۰ درجهای یک دیسک دایرهای درون بدنه استوار است؛ این مکانیسم دقیق، امکان باز و بسته شدن سریع و کنترل مسیر جریان آب را فراهم میکند.
ساختار ساده این شیر باعث شده نصب، نگهداری و استفاده از آن آسان باشد. در مقایسه با شیرهای کشویی یا دروازهای، وزن کمتر داشته و بسیار مقرونبهصرفه است. از مهمترین ویژگیهای شیر پروانهای میتوان به مواردی مانند عملکرد سریع در باز و بسته شدن، افت فشار نسبتاً پایین در حالت کاملاً باز و مناسب برای سیالات مایع و گاز اشاره کرد. به همین دلایل، شیر پروانه ای در بسیاری از پروژههای صنعتی بهعنوان گزینهای کاربردی و اقتصادی انتخاب میشوند.
یکی از مهمترین پارامترهایی که در انتخاب ولو پروانه ای بایستی مورد توجه قرار داد، نوع اتصال به خط لوله است. طراحی اتصال باید با شرایط فشار، نوع سیال و استاندارد خط لوله هماهنگ باشد. در این بخش، انواع اتصال را معرفی کردهایم:
شما میتوانید این مدل را بهآسانی بین دو فلنج نصب کرده و با پیچهای سرتاسری آن را محکم کنید. طراحی ویفری نه تنها وزن را کاهش میدهد، بلکه هزینههای شما را هم کم میکند و انتخابی مناسب برای سیستمهایی با فشار متوسط است.
در این مدل، بدنه مجهز به رزوههای مجزا برای پیچها بوده و به شما اجازه میدهد هر فلنج را بهطور مستقل وصل کنید. این ویژگی، بهویژه در خطوطی که نیاز به جداسازی یکطرفه یا تعمیرات بخشی از سیستم دارند، کارایی بسیار بالایی خواهد داشت.
در این مدل، بدنه دارای فلنج یکپارچه است که به شما اطمینان میدهد اتصالی بسیار مستحکم و پایدار به خط لوله داشته باشید. این ویژگی باعث میشود که برای فشارهای بالاتر و کاربردهای حساستر، انتخابی کاملاً مطمئن و امن باشد.
در زیر به برخی از مزایا و کاربردهای انواع اتصال شیر پروانه ای پرداختهایم تا متناسبترین نوع را انتخاب کنید:
| نوع اتصال | مزایا | کاربرد رایج | محدوده فشار معمول |
| ویفری | سبک، اقتصادی، نصب سریع | خطوط آب، تهویه، فاضلاب | فشار متوسط |
| لاگ | امکان جداسازی یکطرفه، تعمیر آسان | سیستمهای صنعتی با نیاز به تعمیر موضعی | متوسط تا بالا |
| فلنجدار | اتصال مقاوم، ایمن در فشار بالا | صنایع نفت، گاز، بخار | فشار بالا |
قابل توجه است که انتخاب صحیح نوع اتصال در شیرآلات پروانهای تأثیر مستقیمی بر ایمنی و دوام سیستم دارد.

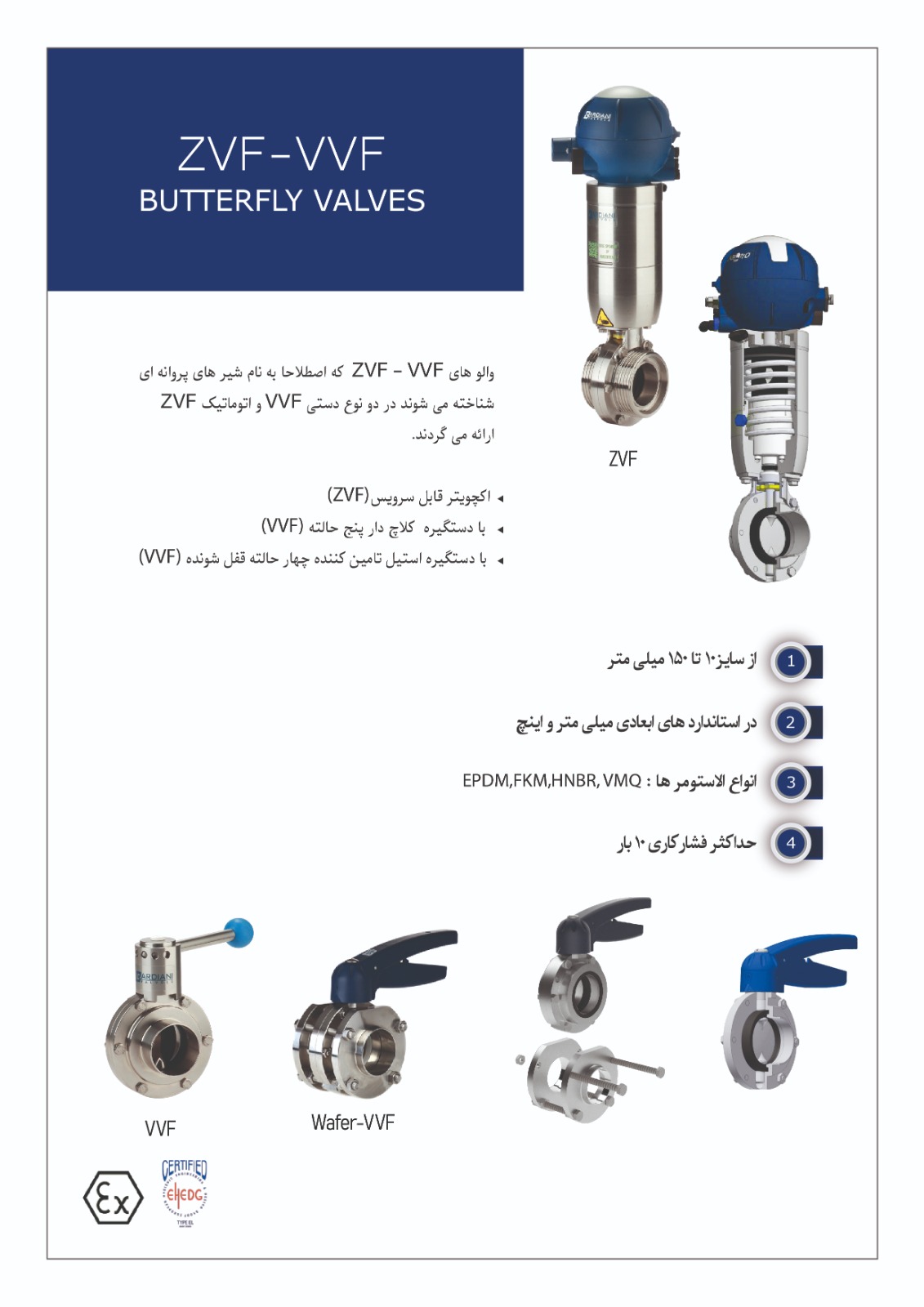

متریال بدنه و دیسک در مقاومت شیر در برابر فشار، دما و خوردگی موثر است؛ ازاینرو انتخاب آلیاژ مناسب باید بر اساس نوع سیال و شرایط محیطی انجام شود. در زیر به انواع شیر پروانه ای اشاره کردهایم:
در سیستمهای آبرسانی و فاضلاب استفاده شده و گزینهای مقرونبهصرفه و مناسب برای فشارهای پایین تا متوسط است.
مقاومت مکانیکی بالاتری نسبت به چدن معمولی دارد و برای فشارهای بیشتر قابل استفاده است.
در صنایع نفت و گاز بهکار رفته و تحمل فشار و دمای بالا را دارد.
مقاوم در برابر خوردگی و مواد شیمیایی بوده و در صنایع غذایی، دارویی و شیمیایی کاربرد فراوان دارد.
در محیطهای دریایی از این نوع متریال استفاده میشود.
در پروژههایی که سیال خورنده یا دمای بالا وجود دارد، انتخاب متریال نامناسب میتواند باعث تخریب سریع تجهیزات شود. به همین دلیل، در انتخاب شیرآلات پروانهای بررسی دقیق مشخصات فنی بسیار ضروری است.
شیر پروانه ای انعطافپذیری بالایی در طراحی دارند، این موضوع باعث شده است که در صنایع مختلف بهکار روند. برخی از مهمترین این صنایع عبارتنداز:
خرید این تجهیز بدون بررسی پارامترهای فنی میتواند منجر به خطای جدی شود. در ادامه یک چکلیست کاربردی ارائه شده است تا بتوانید خرید مناسبی داشته باشید.
فشار خط لوله باید با تحمل فشار شیر همخوانی داشته باشد.
نوع سیت (EPDM، PTFE،NBR ) باید متناسب با دمای سیال انتخاب شود.
برای انتخاب متریال مناسب نوع سیال (مایع، گاز، بخار یا سیال خورنده بودن) بسیار مهم است.
اتصال ویفری، لاگ یا فلنجدار بایستی بر اساس ساختار خط لوله انتخاب شود.
وجود استانداردهایی مانند API، ISO یا DIN اهمیت بالایی دارد.
اطمینان از کیفیت ساخت و پشتیبانی فنی ضروری است.
اجرای دقیق این چکلیست، ریسک خطا در انتخاب شیر پروانه ای را به حداقل میرساند.
شیر پروانهای بهعنوان یکی از پرکاربردترین شیرهای صنعتی شناخته میشود که ترکیبی از سادگی طراحی، عملکرد سریع و قیمت مناسب را ارائه میدهد. با این حال، انتخاب صحیح آن نیازمند بررسی دقیق فشار، دما، نوع سیال و استانداردهای مورد نیاز است.
در پروژههای صنعتی، برای خرید شیر پروانه ای باید به مشخصات کامل فنی و متریال توجه کرده تا تجهیزاتی متناسب با نیاز را انتخاب کنید تا سالیان سال عملکردی پایدار و بدون دردسر برای سیستم فراهم شود.
