شیرآلات پروانه ای

ولو پروانه ای

یکی دیگر از تجهیزات مهم کنترلی در صنایع مختلف، ولو پروانه ای است که با ساختاری ساده، وزن سبک و عملکرد سریع، کاربرد گسترده‌ای در صنایع نفت، گاز، پتروشیمی، آب‌وفاضلاب و بسیاری دیگر از صنایع دارد. این ولو با استفاده از یک دیسک چرخان که در مرکز بدنه قرار دارد، امکان باز و بسته کردن مسیر جریان را به‌سرعت فراهم می‌کند و گزینه‌ای مناسب برای کاربردهایی است که نیاز به قطع و وصل سریع دارند. در ادامه، به بررسی دقیق‌تری از ساختار، انواع، کاربردها و معیارهای انتخاب شیرآلات پروانه ای خواهیم پرداخت.

ساختار و اطلاعات فنی ولو پروانه ای

ولو پروانه ای از چند جزء اصلی تشکیل شده است که هر یک وظیفه خاصی در عملکرد آن بر عهده دارند. مهم‌ترین بخش این ولو، دیسک (پروانه) است که در مرکز ولو قرار گرفته و با چرخش خود، جریان سیال را کنترل می‌کند. این دیسک به یک شافت متصل است که از طریق عملگر دستی یا پنوماتیک به حرکت درمی‌آید. بدنه اصلی معمولاً از موادی مانند چدن، فولاد ضدزنگ یا PVC ساخته می‌شود که مقاومت بالایی در برابر خوردگی و فشار دارد. آب‌بندها نیز نقش مهمی در جلوگیری از نشتی دارند. در بسیاری از مدل‌ها از آب‌بندهای الاستومری استفاده می‌شود تا عملکرد بدون نشتی تضمین شود. یکی از نکات مهم در ساختار شیرآلات پروانه ای، طراحی فشرده آن‌هاست که موجب می‌شود فضای کمی را اشغال کنند. این ویژگی به‌خصوص در سیستم‌های لوله‌کشی با فضای محدود بسیار مفید است. در جدول زیر میتوانید اطلاعات فنی ولو پروانه ای را مشاهده نمایید.

تفاوت شیرآلات پروانه ای با سایر ولوها

شیرآلات پروانه ای در مقایسه با سایر انواع ولوها مانند گلوب ولو، گیت ولو یا بال ولو، تفاوت‌های ساختاری و عملکردی قابل‌توجهی دارند. برخی ولوها نیاز به فضای بیشتری برای نصب دارند؛ اما ولو پروانه ای با طراحی باریک و سبک خود، انتخاب مناسبی برای محیط‌هایی است که محدودیت فضا وجود دارد.

از نظر عملکرد، ولوهای پروانه‌ای برای کاربردهایی مناسب هستند که نیاز به باز و بسته‌شدن سریع دارند. در مقابل، ولوهایی مانند گلوب یا گیت برای کنترل دقیق‌تر دبی سیال طراحی شده‌اند. همچنین، سرعت واکنش در شیرآلات پروانه ای پنوماتیک بسیار بالاتر از ولوهای سنتی است، چرا که با استفاده از نیروی هوای فشرده، امکان حرکت سریع دیسک فراهم می‌شود. از منظر هزینه، ولو پروانه ای معمولاً گزینه‌ای اقتصادی‌تر محسوب می‌شود، به‌خصوص برای خطوط با قطر بالا.

کاربردهای صنعتی ولو پروانه ای

همان‌طور که پیش‌تر اشاره کردیم، ولو پروانه ای به دلیل ویژگی‌های فنی خود، در گستره وسیعی از صنایع کاربرد دارد. در صنایع نفت و گاز، این ولوها برای قطع و وصل سریع جریان در خطوط انتقال سیالات هیدروکربنی مورداستفاده قرار می‌گیرند. طراحی مقاوم این تجهیزات، آن‌ها را برای تحمل فشارهای بالا و محیط‌های خورنده مناسب می‌سازد. در صنایع آب‌وفاضلاب نیز، شیرآلات پروانه ای برای کنترل جریان آب، مایعات تصفیه شده و فاضلاب صنعتی به کار گرفته می‌شوند.

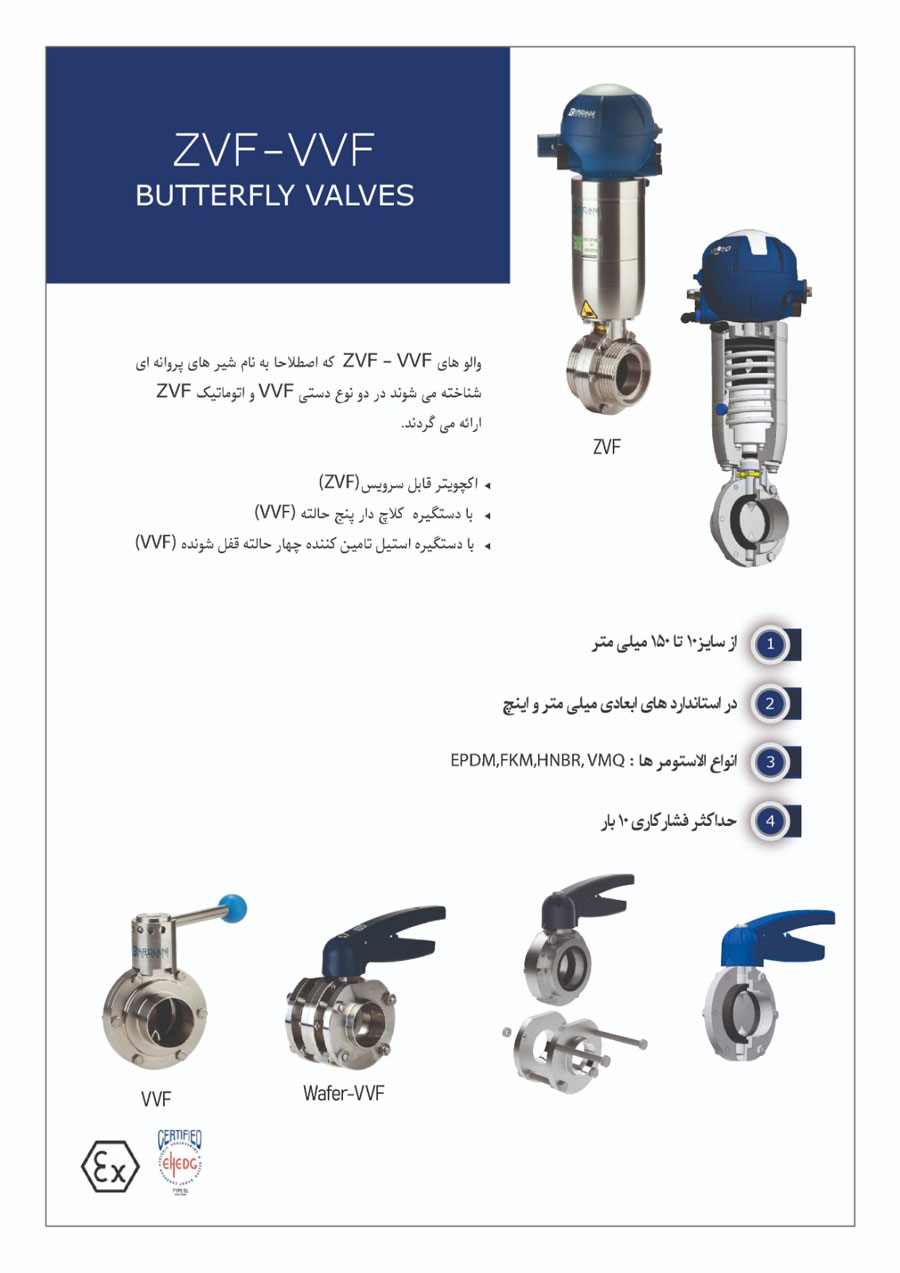

استفاده از مواد مقاوم در برابر خوردگی در بدنه و دیسک، این ولوها را به گزینه‌ای ایده‌آل برای محیط‌های مرطوب و شیمیایی تبدیل کرده است. همچنین در صنایع غذایی، دارویی و شیمیایی، VVF دستی و ZVF پنوماتیک برای کنترل دقیق دبی سیال در خطوط تولید به کار می‌روند. استفاده از ولوهای بهداشتی با قابلیت تمیزکاری آسان، اهمیت زیادی در این حوزه‌ها دارد.

نکات مهم در انتخاب شیرآلات پروانه ای مناسب

برای انتخاب ولو پروانه ای باید مجموعه‌ای از عوامل فنی، عملیاتی و اقتصادی را در نظر گرفت:

• نوع سیال: زیرا برخی مواد شیمیایی خورنده نیاز به استفاده از بدنه و دیسک مقاوم دارند؛ در چنین مواردی باید از متریال‌هایی مانند فولاد ضدزنگ یا آلیاژهای خاص استفاده شود.
• فشار و دما: قطعات شیرآلات پروانه ای دستی برای فشارهای پایین طراحی شده‌اند، درحالی‌که انواع شیرآلات پروانه ای پنوماتیک یا ZVF پنوماتیک می‌توانند فشارهای بالا را نیز تحمل کنند.
• شرایط نصب: شرایط نصب شامل فضای در دسترس و موقعیت لوله‌کشی، در انتخاب مدل با دیسک مرکزی یا آفست تأثیرگذار است.
• نوع کاربرد : در سیستم‌های کنترل دقیق جریان مانند HVAC، استفاده از VVF دستی توصیه می‌شود. در خطوط فرایندی نیازمند به اتوماسیون، مدل‌های شیرآلات پروانه ای پنوماتیک گزینه بهتری هستند.
• هزینه‌ها: بررسی هزینه‌های نگهداری و تعمیر نیز از دیدگاه اقتصادی حائز اهمیت است و باید در تصمیم‌گیری لحاظ شود.

سخن پایانی

ولو پروانه ای یکی از مهم‌ترین و پرکاربردترین انواع شیرآلات صنعتی است که به دلیل طراحی ساده، عملکرد قابل‌اعتماد و هزینه مناسب، در صنایع مختلف مورداستفاده قرار می‌گیرد. این ولوها در انواع مختلف مانند پروانه ای دستی، پروانه ای پنوماتیک، VVF دستی و ZVF پنوماتیک عرضه می‌شوند تا نیازهای متنوع مهندسان و مدیران پروژه‌ها را پوشش دهند. با شناخت دقیق ساختار، عملکرد و معیارهای انتخاب این ولوها، می‌توان گزینه‌ای مناسب برای هر کاربرد صنعتی انتخاب کرد. توصیه می‌شود پیش از خرید، با مشاوران فنی مشورت کرده و مشخصات فنی هر مدل به‌دقت بررسی شود تا کارایی و ایمنی سیستم در بلندمدت تضمین گردد.
