یکی از مهمترین و اصلیترین اجزا در صنایع مختلف که بر کارایی و راندمان سیستمها تأثیر بسزایی دارد، فیبر و فنر است. این قطعه کوچک از نشت سیالات جلوگیری کرده و باعث میشود راندمان تجهیزات صنعتی افزایش یابد. البته فیبر و فنر را با نام مکانیکال سیل یا آب بند مکانیکی هم میشناسند. طراحی دقیق و عملکرد هوشمندانه این قطعه سبب کنترل مسیر حرکت سیالات در فرآیندهای صنعتی شده و در کنار آن، مقدار سیال را هم میتوان متناسب با نیاز تولید تنظیم کرد. این وسیله مهندسیشده معمولاً برای آببندی تجهیزات دوار مانند انواع پمپها و کمپرسورها بهکار میرود و با عملکرد مطلوب خود، علاوه بر جلوگیری از نشت سیال، یک جایگزین بادوام برای روشهای سنتی هم است. در صورت نیاز به ابزار دقیق به صفحه مربوطه کلیک نمایید.
فیبر و فنر چیست؟
فیبر و فنر یکی از مجموعههای مورد استفاده در برخی پمپها و تجهیزات دوار برای ایجاد فشار و حفظ آببندی در محل عبور شفت است. این مجموعه معمولاً از یک بخش آببندی یا فیبر و یک فنر تشکیل میشود که در کنار یکدیگر به حفظ تماس مناسب و جلوگیری از نشت سیال کمک میکنند. در تجهیزات صنعتی، انتخاب نوع مناسب فیبر و فنر اهمیت زیادی دارد؛ زیرا جنس قطعات، ابعاد، میزان فشار فنر، نوع شفت و شرایط کاری پمپ میتوانند بر عملکرد آببندی تأثیر بگذارند. فیبر و فنر در کاربردهای مختلف صنعتی مورد استفاده قرار میگیرد و انتخاب آن باید متناسب با نوع پمپ، نوع سیال، فشار و دمای کاری و مشخصات محل نصب انجام شود.

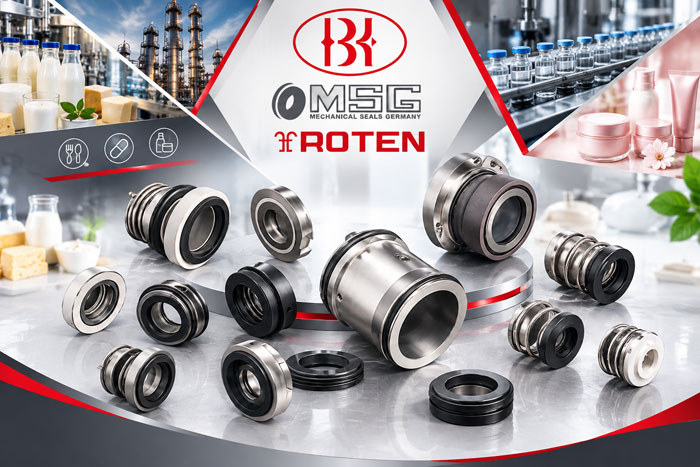

انواع فیبر و فنر
فیبر و فنرها براساس طراحی و قطعاتی که دارند به مدلهای مختلفی تقسیمبندی میشوند. این طبقهبندی که بر حسب پیکربندی و آرایش است، باعث میشود تنوع این قطعه بالا رود و متناسب با نوع کاربرد، بتوان آن را انتخاب کرد. برای اینکه انتخاب درستی داشته باشید، باید مدلهای مختلف را به خوبی بشناسید و سپس برای خرید اقدام کنید.
چندفنره
همانطور که از نام این مدل مشخص است، در آن از فنرهای متعددی استفاده شده که قرار گرفتن آنها داخل قطعه باعث میشود توزیع یکنواختتری از نیرو بین سطوح آببندی ایجاد شود. بخش دوار شفت شامل یک رینگ است که متناسب با شفت قرار میگیرد. این نوع در مقابل انحراف محور یا ارتعاش حساسیت کمتری دارد و معمولاً در پمپهایی که به انعطافپذیری بیشتر نیاز دارند بهکار میرود.
تک فنره
در مدل تک فنره طراحی سادهای وجود دارد که باعث میشود این نوع برای پمپهای کوچک و فشارهای معمولی مناسب باشد. در این مدل یک فنر یا مجموعهای از فنرها نیروی لازم برای تماس بین دو سطح آببندی را تأمین میکنند. معمولاً از مدل تکفنره برای کاربردهای عمومیتر و اقتصادی استفاده میشود و تعویض آن نیز راحتتر است.
موجی
در مدل موجی چند فنر مختلف قرار دارند که برای آببندی در مسیرهایی که سیال دارای آلودگی یا ذرات معلق است طراحی شدهاند. این مدل برای صنایعی همچون فاضلاب و جاهایی که سیال آلوده یا کثیف است، گزینه مناسبی محسوب میشود.
مخروطی
از دیگر انواع میتوان به مدل مخروطی اشاره کرد. در این طراحی فنر با گردش به حالت فشرده درمیآید و مکانیزم سادهای دارد. این گزینه مقرونبهصرفه است و برای کاربردهای عمومی و شرایطی که سیال ویژگی خاصی ندارد یا قوانین خاصی لازم نیست، بیشتر به کار میرود.
کارتریجی
این مدل بهصورت پیش مونتاژ عرضه میشود و نصب یا تعویض آن نسبت به مدلهای دیگر سادهتر است. پروسه نصب ریسک کمتری دارد و نیازی به دانش تخصصی زیاد نیست، به همین منظور در صنایعی که نیاز به زمان تعمیر کوتاه دارند یا اپراتورهای تخصصی در دسترس نیستند، از آن استفاده میشود.

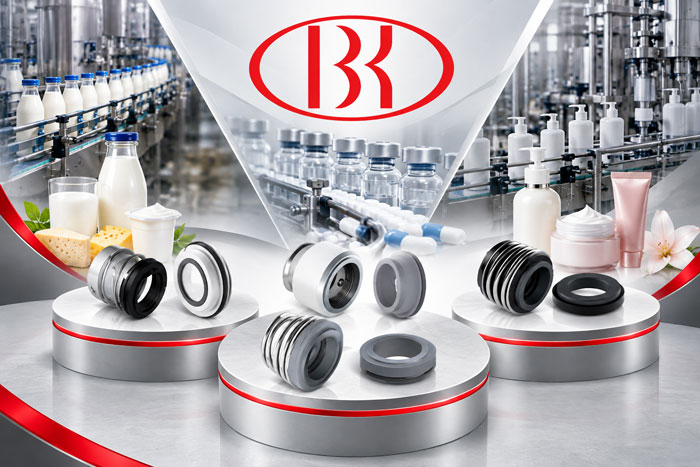

کاربرد فیبر و فنر
کاربرد این قطعه را در صنایع مختلف میبینیم و عملاً هر جایی که یک شفت دوار از یک قسمت ثابت عبور کند میتوان از آن استفاده کرد. اما اصلیترین کاربردهای آن عبارتاند از:
- پمپهای سانتریفیوژ صنعتی و خانگی: در این پمپها فیبر و فنر برای جلوگیری از نشت سیال از محفظه پمپ و همچنین محافظت از موتور و سایر قطعات الکتریکی بهکار میرود.
- کمپرسورها و میکسرها: یکی از موارد مهم استفاده، حفظ فشار فرآیند و جلوگیری از آلودگی محیط یا محصول است.
- صنایع نفت، گاز، شیمیایی و داروسازی : در صنایعی که با مواد خطرناک یا حساس سروکار دارند، این قطعه برای کنترل انتشار مواد، حفظ شرایط پاکیزه و رعایت مقررات زیستمحیطی کاربردی است .
- پمپاژ آب و فاضلاب: برای جلوگیری از نفوذ آب به محفظه موتور یا انتشار فاضلاب به محیط از این قطعه استفاده میشود.
میتوان گفت این قطعه بهعنوان آخرین سد مکانیکی بین محیط بیرون و سیال عمل میکند و برای عملکرد اقتصادی، جلوگیری از آلودگی و ارتقای ایمنی بسیار کارآمد است.
اهمیت فیبر و فنر در پمپ آب
این قطعه در پمپ آب نقش کلیدی دارد، البته انتخاب مدل مناسب باید بر حسب نوع سیال، سرعت شفت و دما انجام شود. از جمله مهمترین فواید آن به شرح زیر هستند:
- با جلوگیری از نفوذ آب به محفظه موتور، خطر اتصال کوتاه و سوختگی کاهش مییابد.
- با حفظ آببندی مناسب، نشت سیال کاهش یافته و عملکرد پمپ پایدار میماند.
- در صنایع حساس، از انتشار سیالات آلاینده، سمی و خطرناک جلوگیری میکند.
- تعویض سریع فیبر و فنر، زمان توقف پمپ و هزینه تعمیرات را کاهش میدهد.
- کاهش ورود آلودگی و ذرات خارجی، از آسیبدیدگی اجزای داخلی پمپ جلوگیری میکند.
- عملکرد مناسب آببندی، از افت فشار و کاهش راندمان پمپ جلوگیری میکند.
- مقاومت مناسب قطعه، از خوردگی و آسیبدیدگی محل عبور شفت جلوگیری میکند.
- انتخاب صحیح فیبر و فنر، موجب افزایش عمر مفید مجموعه آببندی میشود.
نکات ایمنی تعویض فیبر و فنر
برای تعویض این قطعه بهتر است افراد دارای دانش و تجربه فنی این کار را انجام دهند، اما همه کارکنان باید چند دستورالعمل ایمنی را رعایت کنند. نخستین مورد، قطع برق و اعمال قفل ایمنی است. قبل از هر کاری تابلو برق را کاملاً قطع و قفلگذاری کنید تا از روشنشدن ناگهانی جلوگیری شود.
گام بعدی، ایزوله کردن سیال و تخلیه فشار است. بدین معنا که خط ورودی و خروجی را ببندید و سیال باقیمانده در سیستم را به طور کامل تخلیه کنید تا هیچ فشاری در مدار نباشد. در طول فرایند تعمیر حتماً از ابزار مناسب و وسایل حفاظت فردی مثل دستکش، عینک ایمنی و محافظ صورت استفاده کنید تا از آسیبهای احتمالی جلوگیری شود.
پیش از نصب فیبر و فنر جدید، شفت و محفظه را از نظر خوردگی، شیار، زنگزدگی و به طور کلی هر گونه آسیب مکانیکی بررسی کرده و در صورت نیاز سطح را کاملاً تمیز کنید. پس از نصب، دستگاه را با فشار کم و بهصورت مرحلهای راهاندازی کنید. اگر نشتی یا صدای غیرعادی مشاهده نشد، میتوانید بار و فشار کاری را به تدریج افزایش دهید.
خرید فیبر و فنر از به تین کاوش نوین
برای خرید فیبر و فنر باید فاکتورهای مختلفی نظیر نوع سیال، مقدار فشاری که باید تحمل کند و دیگر موارد را بررسی کرده و متناسب با آن انتخاب مناسبی داشته باشید. اگر در این زمینه نیاز به مشاوره یا راهنمایی دارید میتوانید با کارشناسان مجموعه به تین کاوش نوین ارتباط بگیرید. همچنین این مجموعه ارائه دهنده انواع شیرآلات بخار میباشد
اجزای فیبر و فنر
ساختار فیبر و فنر بسته به نوع پمپ و طراحی آببندی میتواند متفاوت باشد، اما بهطور کلی بخشهای اصلی آن شامل فیبر یا عنصر آببندی و فنر است.
فیبر یا بخش آببندی
فیبر وظیفه اصلی آببندی در محل مورد نظر را بر عهده دارد. جنس و ساختار این قطعه باید متناسب با نوع سیال و شرایط کاری انتخاب شود.
پارامترهایی مانند مقاومت در برابر دما، فشار، مواد شیمیایی، سایش و شرایط مکانیکی میتوانند در انتخاب جنس مناسب مؤثر باشند.
فنر
فنر نیروی لازم را برای حفظ فشار و تماس مناسب در مجموعه آببندی ایجاد میکند. مشخصات فنر، از جمله ابعاد، جنس و میزان نیروی آن، باید با طراحی پمپ و مجموعه آببندی مطابقت داشته باشد.
محل نصب و اجزای مرتبط
عملکرد صحیح فیبر و فنر تنها به خود قطعه وابسته نیست. وضعیت شفت، محفظه آببندی، سطوح تماس و سایر اجزای مرتبط نیز میتواند بر عملکرد مجموعه تأثیر بگذارد.
به همین دلیل هنگام تعویض فیبر و فنر، بهتر است محل نصب و قطعات مرتبط نیز از نظر خوردگی، سایش، خط و خش و آسیب مکانیکی بررسی شوند.
عوامل مؤثر در انتخاب فیبر و فنر
برای انتخاب فیبر و فنر مناسب پمپ باید مشخصات فنی پمپ و شرایط کاری آن بررسی شود. انتخاب قطعه صرفاً بر اساس ظاهر یا اندازه تقریبی میتواند باعث نشتی و کاهش عمر قطعه شود. مهمترین عوامل مؤثر در انتخاب عبارتاند از:
نوع و مدل پمپ: اولین قدم، مشخص کردن سازنده، مدل و نوع پمپ است. در بسیاری از پمپها، ابعاد و ساختار محل آببندی اختصاصی است؛ بنابراین اطلاعات مدل پمپ برای انتخاب قطعه مناسب اهمیت دارد.
ابعاد قطعه: قطر داخلی و خارجی، ضخامت و سایر ابعاد محل نصب باید با قطعه جایگزین مطابقت داشته باشد.
قطر شفت: قطر شفت یکی از پارامترهای مهم در تعیین اندازه قطعه آببندی است. وجود لقی، خوردگی یا سایش روی شفت نیز باید بررسی شود.
نوع سیال: نوع سیال عبوری از پمپ میتواند بر انتخاب جنس فیبر و سایر اجزای آببندی تأثیر بگذارد. آب، روغن، مواد شیمیایی و سیالات فرآیندی ممکن است نیازمند متریالهای متفاوتی باشند.
دمای کاری: حداقل و حداکثر دمای سیال و محیط باید در انتخاب قطعه در نظر گرفته شود؛ زیرا افزایش دما میتواند بر خواص مواد آببندی و طول عمر آنها تأثیر بگذارد.
فشار کاری: فشار سیال یکی دیگر از پارامترهای مهم است. قطعه انتخابی باید بتواند در محدوده فشار کاری پمپ عملکرد مناسبی داشته باشد.
سرعت چرخش شفت: سرعت دوران شفت میتواند بر میزان اصطکاک، حرارت و سایش مجموعه آببندی اثر بگذارد. بنابراین RPM پمپ نیز بهتر است هنگام انتخاب بررسی شود.
شرایط نصب و بهرهبرداری: نحوه نصب، وضعیت شفت، هممحوری، لرزش پمپ و شرایط نگهداری نیز در طول عمر فیبر و فنر مؤثر هستند.
برای انتخاب دقیق فیبر و فنر، ارائه مدل پمپ، قطر شفت، نوع سیال، فشار، دما و سرعت دوران میتواند به تطبیق صحیح قطعه کمک کند.
علائم خرابی فیبر و فنر
خرابی فیبر و فنر معمولاً با تغییر در عملکرد آببندی و افزایش نشتی خود را نشان میدهد. برخی از مهمترین علائم عبارتاند از:
- افزایش نشتی: یکی از رایجترین نشانههای خرابی، افزایش غیرعادی نشت سیال از محل آببندی است. البته میزان مجاز نشتی باید با توجه به نوع طراحی و تجهیز مشخص شود.
- افزایش دما در محل آببندی: افزایش اصطکاک، نصب نامناسب یا آسیب قطعات میتواند باعث افزایش دمای محل آببندی شود.
- سایش یا آسیب فیبر: ترکخوردگی، خوردگی، تغییر شکل یا سایش غیرعادی میتواند نشاندهنده عملکرد نامناسب یا پایان عمر قطعه باشد.
- کاهش عملکرد فنر: در صورت کاهش خاصیت ارتجاعی یا آسیب فنر، نیروی لازم برای حفظ آببندی ممکن است کاهش پیدا کند و در نتیجه نشتی افزایش یابد.
- لرزش یا صدای غیرعادی: لرزش بیش از حد پمپ، عدم هممحوری یا مشکلات مکانیکی میتواند عملکرد مجموعه آببندی را تحت تأثیر قرار دهد و باعث خرابی زودهنگام شود.
در صورت مشاهده این علائم، بهتر است علاوه بر خود فیبر و فنر، شفت، محل نصب، هممحوری و شرایط کاری پمپ نیز بررسی شوند؛ زیرا تعویض قطعه بدون برطرف کردن علت اصلی خرابی ممکن است مشکل را دوباره ایجاد کند.
نحوه تعویض فیبر و فنر پمپ
تعویض فیبر و فنر باید با توجه به طراحی پمپ و دستورالعمل سازنده انجام شود. قبل از شروع کار، پمپ باید از مدار خارج شده و شرایط ایمن برای تعمیرات فراهم شود.
مراحل کلی تعویض شامل موارد زیر است:
1. توقف و ایمنسازی پمپ
پمپ را خاموش کرده و در صورت نیاز، آن را از منبع انرژی جدا کنید. فشار و سیال موجود در سیستم نیز باید مطابق دستورالعمل ایمنی تخلیه یا ایزوله شود.
2. باز کردن مجموعه آببندی
پس از دسترسی به محل آببندی، قطعات مربوطه باید با دقت باز شوند. هنگام خارج کردن قطعه قدیمی، وضعیت شفت و محل نصب بررسی شود.
3. بررسی قطعات
قبل از نصب فیبر و فنر جدید، شفت، محفظه، سطوح تماس و سایر قطعات مرتبط از نظر خوردگی، سایش، خط و خش و آسیب بررسی شوند.
4. تطبیق قطعه جدید
فیبر و فنر جدید باید از نظر ابعاد، جنس و مشخصات فنی با قطعه اصلی و مدل پمپ مطابقت داشته باشد.
5. نصب صحیح
قطعه جدید باید مطابق دستورالعمل سازنده و بدون وارد کردن ضربه یا فشار نامناسب نصب شود. تمیزی محل نصب و دقت در مونتاژ اهمیت زیادی دارد.
6. راهاندازی و بررسی نشتی
پس از تکمیل مونتاژ، پمپ باید مطابق دستورالعمل بهرهبرداری راهاندازی شود و محل آببندی از نظر نشتی، دما، صدا و لرزش بررسی شود.
نکته مهم: روش دقیق تعویض فیبر و فنر در همه پمپها یکسان نیست. بنابراین برای جلوگیری از آسیب به پمپ یا آببندی، دستورالعمل سازنده و مشخصات مدل پمپ باید مبنای عملیات تعمیر قرار گیرد.
سوالات متداول در مورد فیبر و فنر
هنگام خرید فیبر و فنر چه مشخصاتی لازم است؟
مدل و سازنده پمپ، قطر شفت، ابعاد قطعه، نوع سیال، فشار و دمای کاری و سرعت دوران از اطلاعات مهم برای انتخاب قطعه مناسب هستند.
قیمت فیبر و فنر به چه عواملی بستگی دارد؟
قیمت فیبر و فنر به عواملی مانند مدل و ابعاد، جنس و کیفیت متریال، نوع پمپ و مشخصات فنی قطعه بستگی دارد. برای اعلام قیمت دقیق، مشخصات پمپ و قطعه مورد نیاز باید بررسی شود.
آیا فیبر و فنر قابل استفاده در همه پمپها است؟
خیر. نوع و ابعاد مجموعه آببندی در پمپهای مختلف متفاوت است. بنابراین قبل از خرید باید سازگاری قطعه با مدل پمپ و محل نصب بررسی شود.
برای انتخاب فیبر و فنر مناسب چه اطلاعاتی ارائه کنیم؟
ارائه مدل و برند پمپ، قطر شفت، ابعاد قطعه، نوع سیال، فشار، دما و سرعت دوران میتواند برای شناسایی و انتخاب قطعه مناسب بسیار کمککننده باشد.
