اکچویتور سامسون

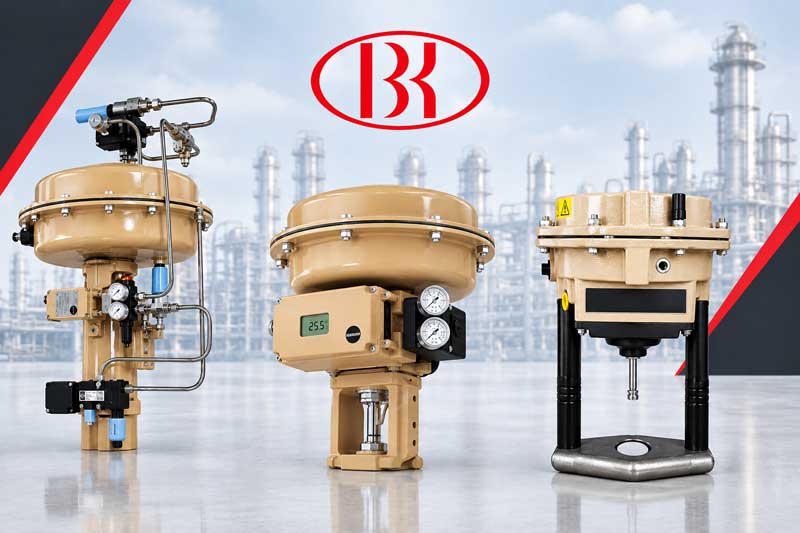

ویژگی‌های کلیدی اکچویتور سامسون

اکچویتور سامسون به‌دلیل داشتن یک طراحی مهندسی، دارای ویژگی‌های برجسته‌ای دارد که باعث کاربرد گسترده آن در صنایع مختلف می‌شود. برخی از این ویژگی‌ها به شرح زیر هستند:

دامنه متنوع اندازه دیافراگم

این اکچویتورها در سایزهای مختلفی تولید می‌شوند و سطح مؤثر دیافراگم آن‌ها متفاوت است، به‌طوری‌که در مدل‌های استاندارد بین ۱۲۷ تا ۷۵۰ سانتی‌متر مربع و در مدل‌های بزرگ‌تر بین ۱۰۰۰ تا ۲۸۰۰ سانتی‌متر مربع می‌تواند باشد.

ارتفاع کم و ساختار یکپارچه

از دیگر ویژگی‌های اکچویتور سامسون می‌توان به ارتفاع کم آن اشاره کرد که فضای محدودی اشغال می‌کند. این دستگاه طوری طراحی‌شده که امکان نصب مستقیم بر روی شیر یا لوازم جانبی مانند پوزیشنر را نیز فراهم می‌سازد.

نیروی رانش بالا

این اکچویتور به کمک دیافراگم بزرگ و فنرهایی که دارد، می‌تواند نیروی رانش قابل‌توجهی همراه با سرعت حرکت بالا ایجاد کند.

قابلیت تنظیم محدوده فنر

از دیگر ویژگی‌ها می‌توان به امکان تنظیم محدوده عملکرد با ایجاد تغییر در تعداد فنرها یا میزان فشردگی آن‌ها اشاره کرد. این ویژگی باعث می‌شود دستگاه مطابق با نیازهای کنترلی تنظیم شود.

مشخصات فنی اکچویتور سامسون

اکچویتورهای سامسون با توجه به اینکه در اندازه‌ها و مدل‌های مختلفی تولید می‌شوند، می‌توانند رنج وسیعی از مشخصات عملکردی را داشته باشند. یکی از این موارد، کورس حرکت است که بسته به سایز دیافراگم تغییر می‌کند.

نیروی رانش نیز بسته به اندازه و فشار هوای ورودی متغیر است. در مدل‌های کوچک‌تر، این نیرو حدود ۱۸۰ نیوتن است، در حالی که در مدل‌های بزرگ‌تر و در نسخه‌های دوگانه، مقدار آن می‌تواند تا حدود ۱۵۰ کیلو نیوتن نیز افزایش یابد. از نظر ابعاد فیزیکی و وزن هم، هرچه بخش دیافراگم بزرگ‌تر باشد، وزن و ابعاد کلی دستگاه بیشتر می‌شود. برای مثال، با افزایش قطر دیافراگم، قطر پوشش بیرونی هم بیشتر می‌شود و ارتفاع کلی نیز متناسب با این افزایش، بلندتر خواهد شد.

چگونه اکچویتور سامسون مناسب انتخاب کنیم؟

انتخاب اکچویتور سامسون مناسب فقط بر اساس اندازه شیر یا فشار هوای موجود در سایت انجام نمی‌شود. برای انتخاب صحیح باید مشخصات شیر، نوع حرکت، نیروی یا گشتاور مورد نیاز، کورس، فشار هوای ورودی، محدوده فنر و شرایط واقعی فرآیند به‌صورت هم‌زمان بررسی شوند. انتخاب نادرست اکچویتور می‌تواند باعث عملکرد ناقص شیر، افزایش استهلاک، نوسان در کنترل فرآیند و حتی توقف خط تولید شود.

برای انتخاب اکچویتور سامسون، پارامترهای زیر باید به‌دقت بررسی شوند:

1. نوع شیر

اولین مرحله در انتخاب اکچویتور، مشخص کردن نوع شیری است که قرار است توسط اکچویتور کنترل شود. نوع شیر تعیین می‌کند که اکچویتور به چه نوع حرکت و چه میزان نیرو یا گشتاور نیاز دارد.

برای مثال، در شیرهای کنترلی خطی مانند Globe Valve معمولاً از اکچویتورهای خطی پنوماتیکی استفاده می‌شود؛ در حالی که شیرهایی مانند Butterfly Valve و Ball Valve معمولاً به حرکت دورانی نیاز دارند و انتخاب اکچویتور باید بر اساس گشتاور مورد نیاز شیر انجام شود.

همچنین باید مشخص شود شیر در چه شرایطی کار می‌کند؛ برای مثال:

• شیر کنترل فرآیند
• شیر قطع و وصل
• شیر پروانه‌ای
• شیر توپی
• شیر کشویی
• شیرهای کنترلی خطی
• شیرهای مورد استفاده در خطوط بخار و فرآیند

بنابراین قبل از انتخاب اکچویتور سامسون باید مشخصات فنی شیر، سایز، کلاس فشاری، نوع عملگر مورد نیاز و نیروی یا گشتاور لازم برای حرکت شیر بررسی شود.

2. خطی یا دورانی بودن حرکت

یکی از مهم‌ترین موارد در انتخاب اکچویتور، تعیین نوع حرکت خروجی آن است. اکچویتورها از نظر حرکت به دو گروه اصلی تقسیم می‌شوند:

اکچویتور خطی:
در این نوع اکچویتور، میله یا Stem به‌صورت مستقیم حرکت می‌کند. این نوع حرکت معمولاً برای شیرهای کنترلی خطی مانند Globe Valve مورد استفاده قرار می‌گیرد.

اکچویتور دورانی:
در این حالت خروجی اکچویتور به‌صورت چرخشی حرکت می‌کند و مقدار مشخصی گشتاور برای باز یا بسته کردن شیر ایجاد می‌شود. شیرهای پروانه‌ای و توپی نمونه‌هایی هستند که معمولاً به حرکت دورانی نیاز دارند.

بنابراین پیش از انتخاب مدل اکچویتور سامسون باید مشخص شود که شیر به حرکت خطی یا گشتاور دورانی نیاز دارد. انتخاب اکچویتور نامتناسب با نوع حرکت شیر می‌تواند باعث عملکرد نادرست مجموعه شیر و عملگر شود.

3. کورس

در اکچویتورهای خطی، کورس به میزان جابه‌جایی خطی Stem یا میله اکچویتور گفته می‌شود.

کورس اکچویتور باید با کورس مورد نیاز شیر مطابقت داشته باشد. اگر کورس اکچویتور کمتر از مقدار مورد نیاز شیر باشد، شیر نمی‌تواند به‌طور کامل در محدوده طراحی خود حرکت کند. از طرف دیگر، انتخاب اکچویتوری با کورس نامتناسب نیز می‌تواند باعث ایجاد مشکلات مکانیکی و عملکردی شود.

برای تعیین کورس مناسب باید مشخصات فنی شیر و مقدار حرکت مورد نیاز Stem بررسی شود. در اکچویتورهای سامسون، انتخاب مدل و سایز مناسب باید بر اساس اطلاعات فنی شیر و اکچویتور انجام شود و صرفاً نباید بر اساس سایز ظاهری اکچویتور تصمیم‌گیری کرد.

4. نیروی مورد نیاز

اکچویتور باید بتواند نیروی لازم برای حرکت شیر را در تمام شرایط کاری تأمین کند. مقدار نیروی مورد نیاز به عوامل مختلفی از جمله نوع شیر، اختلاف فشار دو طرف شیر، فشار فرآیند، اصطکاک قطعات، سایز شیر و شرایط عملیاتی بستگی دارد.

در شیرهای خطی، نیروی اکچویتور باید به اندازه‌ای باشد که بتواند شیر را در برابر نیروهای واردشده از طرف فرآیند باز، بسته یا در موقعیت مورد نظر نگه دارد.

در هنگام انتخاب باید علاوه بر نیروی مورد نیاز در شرایط عادی، شرایط سخت‌تر فرآیند نیز در نظر گرفته شود. به همین دلیل انتخاب سایز اکچویتور بهتر است بر اساس محاسبات و اطلاعات فنی سازنده شیر و اکچویتور انجام شود.

نکته مهم: انتخاب اکچویتور با نیروی کمتر از مقدار مورد نیاز می‌تواند باعث شود شیر به‌طور کامل باز یا بسته نشود و کنترل فرآیند دچار مشکل شود.

5. فشار هوای ورودی

فشار هوای ابزار دقیق یکی دیگر از پارامترهای مهم در انتخاب اکچویتور پنوماتیکی سامسون است.

اکچویتور باید بتواند در محدوده فشار هوای موجود در سایت، نیروی مورد نیاز برای حرکت شیر را ایجاد کند. بنابراین هنگام انتخاب باید موارد زیر مشخص شود:

• حداقل فشار هوای موجود
• فشار معمول کاری
• حداکثر فشار مجاز
• نوسان فشار هوای ابزار دقیق
• کیفیت هوای فشرده
• شرایط سیستم پنوماتیک

نباید فقط حداکثر فشار کمپرسور یا شبکه هوای کارخانه را در نظر گرفت؛ بلکه باید فشار واقعی و پایدار موجود در محل نصب اکچویتور بررسی شود.

اگر فشار هوای ورودی در شرایط واقعی فرآیند کاهش پیدا کند، نیروی خروجی اکچویتور نیز ممکن است کاهش یابد. بنابراین انتخاب سایز اکچویتور باید بر اساس شرایط واقعی فشار هوا و الزامات شیر انجام شود.

6. محدوده فنر

در اکچویتورهای دارای فنر، محدوده فنر نقش مهمی در تعیین نقطه شروع و پایان حرکت و همچنین عملکرد ایمن شیر دارد.

محدوده فنر باید با فشار سیگنال و شرایط عملکرد شیر هماهنگ باشد. همچنین باید مشخص شود که شیر در زمان قطع هوای فشرده یا از دست رفتن سیگنال کنترلی چه وضعیتی داشته باشد.

بسته به طراحی سیستم، ممکن است لازم باشد شیر در شرایط اضطراری:

• به حالت باز برود (Fail Open)
• به حالت بسته برود (Fail Close)
• یا در آخرین وضعیت خود باقی بماند (Fail in Place)

انتخاب صحیح محدوده فنر باید بر اساس نوع شیر، جهت عملکرد، فشار هوای موجود، سیگنال کنترلی و الزامات ایمنی فرآیند انجام شود.

در اکچویتور سامسون، مشخصات فنر و محدوده عملکرد باید با اطلاعات فنی همان مدل و سایز تطبیق داده شود؛ بنابراین نمی‌توان یک محدوده فنر ثابت را برای تمام مدل‌ها و کاربردها در نظر گرفت.

7. دمای محیط

دمای محیط محل نصب نیز باید هنگام انتخاب اکچویتور در نظر گرفته شود. اکچویتور ممکن است در محیط‌های گرم کارخانه، فضای باز، مناطق سرد یا نزدیک تجهیزات تولید حرارت نصب شود.

دمای محیط می‌تواند بر عملکرد اجزای مختلف اکچویتور، آب‌بندی‌ها، متریال قطعات و تجهیزات جانبی تأثیر بگذارد.

در هنگام انتخاب باید حداقل و حداکثر دمای واقعی محل نصب مشخص شود. همچنین اگر اکچویتور در معرض تابش مستقیم خورشید، رطوبت بالا، گردوغبار، مواد خورنده یا شرایط محیطی خاص قرار دارد، این موارد نیز باید در انتخاب مدل و تجهیزات جانبی لحاظ شوند.

در کاربردهای صنعتی، صرفاً بررسی دمای سیال کافی نیست؛ دمای محیط محل نصب اکچویتور و همچنین دمای فرآیند و انتقال حرارت از شیر به عملگر نیز باید مورد توجه قرار گیرد.

8. شرایط فرآیند

شرایط فرآیند یکی از مهم‌ترین عوامل در انتخاب اکچویتور مناسب است. اکچویتوری که در یک فرآیند معمولی عملکرد مناسبی دارد، ممکن است برای فرآیندهایی با فشار، دما یا شرایط عملیاتی شدید مناسب نباشد.

اطلاعات زیر بهتر است پیش از انتخاب اکچویتور مشخص شوند:

• نوع سیال
• فشار کاری
• دمای کاری
• اختلاف فشار دو طرف شیر
• دبی فرآیند
• تعداد دفعات باز و بسته شدن شیر
• نوع عملکرد شیر؛ کنترلی یا قطع و وصل
• شرایط اضطراری فرآیند
• محیط نصب
• الزامات ایمنی و کنترل فرآیند

برای مثال، در خطوط بخار، دما و فشار فرآیند اهمیت ویژه‌ای دارند و انتخاب شیر و اکچویتور باید متناسب با شرایط واقعی خط انجام شود. در صنایع غذایی و دارویی نیز جنس قطعات، شرایط شست‌وشو و الزامات بهداشتی ممکن است در انتخاب تجهیزات مؤثر باشند.

بنابراین برای انتخاب دقیق اکچویتور سامسون، مشخصات فرآیند باید در کنار مشخصات شیر بررسی شود.

9. نوع پوزیشنر

اگر اکچویتور بخشی از یک شیر کنترل باشد، انتخاب پوزیشنر مناسب نیز اهمیت زیادی دارد. پوزیشنر وظیفه دارد موقعیت شیر را بر اساس سیگنال کنترلی تنظیم و کنترل کند و در نتیجه، هماهنگی میان سیستم کنترل، اکچویتور و شیر اهمیت زیادی دارد.

در انتخاب پوزیشنر باید مواردی مانند موارد زیر بررسی شوند:

• نوع سیگنال ورودی
• نوع اکچویتور
• عملکرد شیر
• محدوده حرکت شیر
• نیاز به فیدبک موقعیت
• شرایط محیطی
• الزامات کنترلی فرآیند
• قابلیت‌های مورد نیاز برای تنظیم و عیب‌یابی

در تجهیزات سامسون، بسته به مدل شیر و اکچویتور و نیاز سیستم کنترل، می‌توان از پوزیشنرهای مناسب همان مجموعه استفاده کرد. برای مثال، پوزیشنر سامسون یکی از مدل‌هایی است که در سیستم‌های پنوماتیکی سامسون شناخته شده است؛ با این حال انتخاب مدل دقیق پوزیشنر باید بر اساس مشخصات تجهیز و شرایط کاربرد انجام شود.

جمع‌بندی انتخاب اکچویتور سامسون

برای انتخاب اکچویتور سامسون نمی‌توان فقط بر اساس سایز شیر یا فشار هوای ورودی تصمیم گرفت. انتخاب صحیح نیازمند بررسی هم‌زمان مشخصات مکانیکی شیر، شرایط فرآیند و نیازهای کنترلی است.

به‌طور خلاصه، پیش از انتخاب اکچویتور بهتر است اطلاعات زیر در اختیار باشد:

در نهایت، انتخاب اکچویتور سامسون باید بر اساس دیتاشیت شیر و اکچویتور و با در نظر گرفتن شرایط واقعی فرآیند انجام شود. در پروژه‌های صنعتی، استفاده از اطلاعات دقیق شیر و شرایط کاری از انتخاب صرفاً بر اساس نام یا سایز اکچویتور مهم‌تر است.

کاربردهای اکچویتور سامسون در صنایع مختلف

اکنون می‌رسیم به کاربردهای اکچویتور سامسون در صنایع مختلف. این دستگاه به‌دلیل قابلیت اطمینان بالا، امکان استفاده در بخش‌های متنوع و هماهنگی با تجهیزات مختلف، در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد.

صنعت غذا و نوشیدنی

یکی از مهم‌ترین صنایعی که اکچویتور سامسون در آن کاربرد دارد، صنعت غذا و نوشیدنی است. به‌دلیل عدم استفاده از روغن، این اکچویتورها خطر آلودگی محصول را ندارند و عملاً به‌ عنوان یک فناوری تمیز شناخته می‌شوند. همچنین طراحی ساده‌ای دارند و در دماهای بالا نیز دچار افزایش حرارت بیش از حد نمی‌شوند.

صنایع دارویی و بهداشتی

در صنعت دارو، علاوه‌بر اهمیت بهداشت، کنترل دقیق مقدار هم بسیار مهم است. اکچویتورهای سامسون با دقت بالا و عملکرد با هوای فشرده، هیچ‌گونه آلودگی، روغن یا حتی جرقه الکتریکی تولید نمی‌کنند که این ویژگی در محیط‌های استریل بسیار حائز اهمیت است. همچنین، مدل‌هایی که از جنس استیل ساخته شده‌اند، به‌دلیل داشتن سطح صیقلی و مقاومت در برابر خوردگی، برای صنایع بهداشتی و کار با مواد شیمیایی بسیار مناسب هستند.

صنعت نفت و گاز

در صنایع گاز، پتروشیمی و نفت، اکچویتورها نقش کلیدی ایفا می‌کنند.  با توجه به طراحی خاص، جنس مقاوم و عدم تولید جرقه، استفاده از آن‌ها در محیط‌های پرخطر و مستعد انفجار کاملاً ایمن است. در کنار این موارد، مقاومت بالا در برابر خوردگی نیز دلیل دیگر محبوبیت این اکچویتورها در صنایع مختلف است.

راهنمای نصب و راه‌اندازی اکچویتور پنوماتیک سامسون

نصب این دستگاه باید حتماً توسط افراد متخصص انجام شود، اما به‌طور کلی روند نصب به شرح زیر است:

در قدم اول، باید بررسی‌های ابتدایی پیش از نصب انجام شود، به عنوان مثال باید مشخص شود کدام مدل اکچویتور و با چه مشخصاتی انتخاب شود. علاوه‌بر این، نوع اتصال نیز از قبل باید مشخص گردد.

در مرحله بعد، نوبت به مونتاژ اکچویتور روی شیر می‌رسد. اگر اکچویتور قبلی نصب شده بود، حتماً آن را باز کرده و شیر را در حالت بسته قرار دهید. سپس مهره‌های قفل روی ساقه شیر را کمی شل کنید تا امکان حرکت آزادانه فراهم شود. مهره حلقه اتصال را از اکچویتور جدا کرده و از قسمت ساقه عبور دهید، سپس بدنه اکچویتور را روی فلنج یا یوغ شیر به‌طور ثابت نگه دارید. اکنون مهره رابط را با دست سفت کرده و سپس آن را با ابزار محکم ببندید. کل پایه رابط ساقه را نیز ببندید و پیچ‌های آن را محکم کنید.
پس از نصب اکچویتور سامسون، باید خط هوای فشار را به ورودی پنوماتیکی آن متصل کنید. برای این کار، توصیه می‌شود حتماً از فیلتر رگلاتور استفاده کنید تا فشار هوای ورودی در حالت مطلوب باقی بماند. در نهایت، نوبت به راه‌اندازی و تست عملکرد می‌رسد. ابتدا یک تست حرکتی کامل انجام می‌شود، سپس عملکرد فنر و حالت ایمنی آن مورد ارزیابی قرار گرفته و تنظیمات نهایی انجام خواهد شد.

نکات مهم نگهداری و سرویس اکچویتور سامسون

درست است که اکچویتورهای سامسون عملکرد بسیار خوبی دارند و از ماندگاری بالایی برخوردار هستند، اما در نگهداری و استفاده از آن‌ها باید به نکات مهمی توجه کرد.

• حتماً بازدیدها و بازرسی‌های دوره‌ای را در برنامه داشته باشید و به‌صورت ماهانه وضعیت فیلتر هوا یا سایر قطعات را بررسی کنید. همچنین به‌صورت سالیانه قطعاتی را که دچار استهلاک شده‌اند تعویض کنید تا از آسیب‌دیدن سایر اجزا جلوگیری شود.
• استفاده از هوای خشک و تمیز برای این دستگاه بسیار حائز اهمیت است. بنابراین باید اطمینان حاصل شود که هوای ورودی فاقد رطوبت، آلودگی و ذرات معلق باشد تا عملکرد اکچویتور دچار مشکل نشود.
• در زمان انجام تعمیرات، رعایت نکات ایمنی ضروری است. به‌عنوان مثال قبل از هرگونه تعمیر، حتماً جریان هوای ورودی را قطع کرده و فشار باقی‌مانده را به‌طور کامل تخلیه کنید.
• و در نهایت استفاده از ابزار مناسب در حین سرویس‌کاری باعث می‌شود هیچ آسیبی به بدنه یا اجزای داخلی دستگاه وارد نشود.

سخن پایانی

اکچویتور پنوماتیکی سامسون یک دستگاه قدرتمند و دقیق است که به‌دلیل ویژگی‌های منحصربه‌فرد خود، در طیف وسیعی از صنایع مانند داروسازی، صنایع غذایی، نفت و گاز به‌وفور مورد استفاده قرار می‌گیرد. طراحی دیافراگمی، ساختار مقاوم و عملکرد بدون روغن باعث شده تا این محصول یکی از گزینه‌های حرفه‌ای در صنعت باشد.
