شات آف ولو

عملکرد شات آف ولو

یکی از مهم‌ترین تجهیزات کنترلی برای مدیریت جریان سیالات در سیستم‌های صنعتی، شات آف ولو (shut off valve) است که در صنایع مختلف، به‌خصوص در حوزه‌هایی مانند نفت، گاز، پتروشیمی و آب‌وفاضلاب نقش مهمی ایفا می‌کند. این نوع ولو یا همان شیر قطع‌کننده وظیفه دارد در شرایط خاص، جریان سیال را به طور کامل متوقف یا کنترل کند تا از آسیب به سیستم یا ایجاد خطر جلوگیری شود. در این مطلب به بررسی دقیق نحوه عملکرد شات آف ولو، کاربردهای رایج آن در صنایع مختلف، انواع موجود و نکاتی برای خرید این قطعه می‌پردازیم.

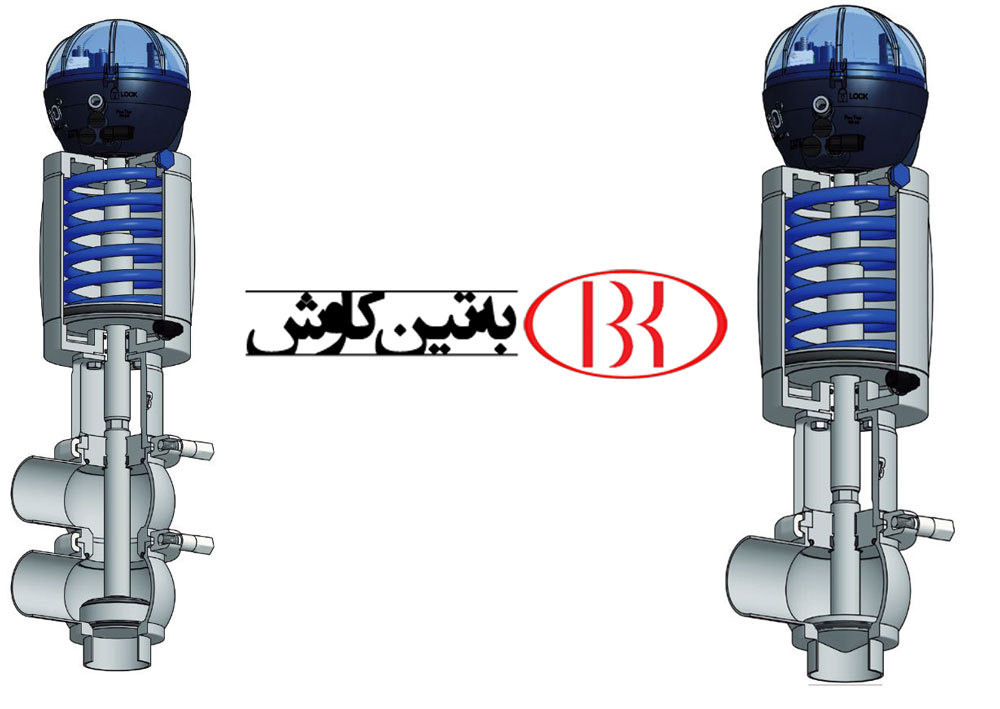

نحوه کار شات آف ولو

شات آف ولو یا همان Shut-off Valve به‌نوعی شیر صنعتی گفته می‌شود که قابلیت قطع کامل جریان سیال (مایع یا گاز) را در خط لوله دارد. برخلاف شیرهای تنظیمی که برای کنترل تدریجی جریان به کار می‌روند، این نوع ولو برای عملیات قطع و وصل سریع طراحی شده است. عملکرد آن اغلب به‌صورت دستی، برقی (الکتریکی)، پنوماتیکی یا هیدرولیکی است. در مدل‌های دستی، اپراتور با استفاده از یک دسته یا چرخ مسیر سیال را باز یا بسته می‌کند. در نسخه‌های خودکار فرمان قطع یا وصل از طریق یک سیگنال کنترلی به محرک (Actuator) منتقل شده و ولو عمل می‌کند. این ویژگی برای مواقع اضطراری یا فرایندهای حساس بسیار حیاتی است.

در ساختار داخلی شات آف ولو معمولاً از دیسک، توپی یا دیافراگم برای بستن مسیر استفاده می‌شود. به‌محض صدور فرمان قطع، این اجزا به موقعیت بسته می‌روند و مانع عبور سیال می‌شوند. بسته به طراحی این عملکرد ممکن است کاملاً آنی یا با تأخیر جزئی انجام شود. نکته قابل‌توجه این است که این شیر باید دارای عملکردی مطمئن، سریع و بدون نشتی باشد؛ به‌خصوص در سیستم‌هایی که با سیالات قابل‌اشتعال یا خورنده سروکار دارند. به همین دلیل در انتخاب و طراحی این ولو استانداردهای ایمنی بین‌المللی مانند API، ASME و ISO حتماً رعایت می‌شوند.

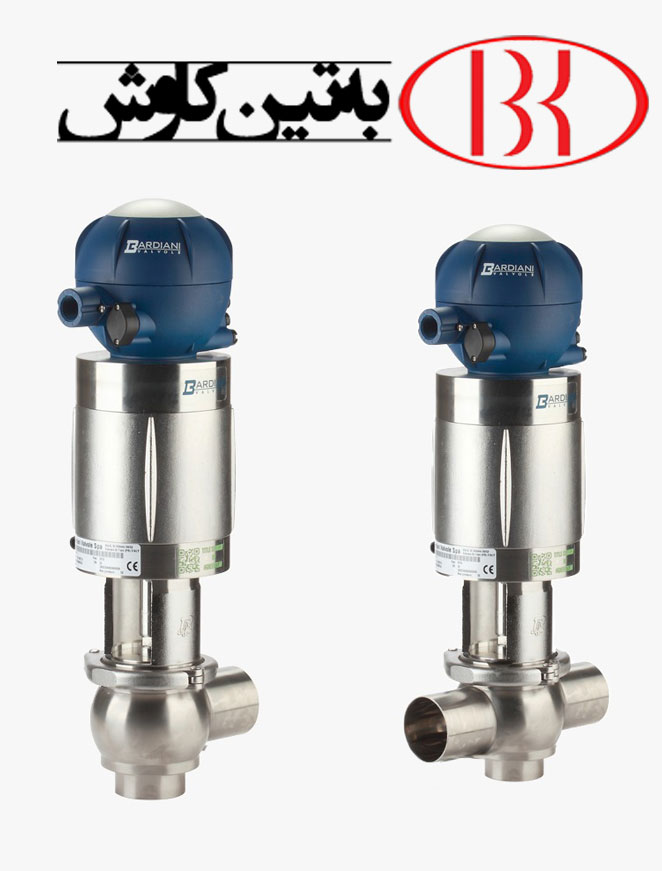

خرید شات آف ولو

برای خرید شات آف ولو، ابتدا باید مشخصات فنی پروژه به طور کامل مشخص باشد. بررسی نوع سیال، دما، فشار، دبی، نوع عملکرد موردانتظار و الزامات ایمنی، گام نخست در تهیه صحیح این قطعه است. پس از تعیین نیازها، مقایسه برندها و مدل‌های مختلف از نظر کیفیت ساخت، دقت عملکرد، طول عمر و استانداردهای فنی اهمیت دارد. برخی تولیدکنندگان داخلی و خارجی باسابقه خوب در زمینه تولید شات آف ولو وجود دارند که محصولات آن‌ها با استانداردهایی نظیر API 6D، ISO 9001 و ASME B16.34 عرضه می‌شوند.

توجه به نوع محرک (Actuator)، سرعت واکنش، کلاس فشار (Pressure Class) و نوع اتصال از دیگر موارد مهم در خرید است. همچنین توصیه می‌شود در صورت حساس‌بودن فرایند، ولو انتخاب‌شده دارای تأییدیه‌های خاص از نهادهای بین‌المللی باشد. خرید از تأمین‌کنندگان معتبر و متخصص، ریسک خطا را کاهش داده و امکان دریافت مشاوره فنی و خدمات پس از فروش را فراهم می‌سازد. همچنین در پروژه‌های بزرگ، بهتر است نمونه‌ای از ولو ابتدا به‌صورت پایلوت در سیستم نصب و تست شود.

شات آف ولو در چه مواردی کاربرد دارد؟

این قطعه اغلب در نقاط کلیدی یک سیستم لوله‌کشی که نیاز به قطع سریع و مطمئن جریان دارند، نصب می‌شود. در صنایع نفت و گاز، از شات آف ولو برای ایمنی خطوط انتقال استفاده می‌کنند؛ به‌خصوص در مواقع نشت یا آتش‌سوزی، فرمان اضطراری به ولو صادر شده و جریان قطع می‌شود. در نیروگاه‌ها، خطوط بخار یا آب تحت‌فشار نیز معمولاً به این شیر قطع‌کننده مجهز می‌شوند تا از آسیب‌های فنی در مواقع بروز اختلال جلوگیری شود.

در صنایع شیمیایی و پتروشیمی، ولوهای شات آف برای جلوگیری از ترکیب ناخواسته مواد شیمیایی یا انفجار به کار می‌روند. در سیستم‌های انتقال گاز شهری، این ولوها نقش محافظ در برابر نشت گاز و انفجار را دارند. همچنین در سیستم‌های آتش‌نشانی اتوماتیک، شات آف ولو به‌عنوان یک کنترل‌کننده اصلی مورداستفاده قرار می‌گیرد. در صنایعی مانند داروسازی، مواد غذایی و تصفیه آب، نیز استفاده از این ولو برای کنترل بهداشتی و ایمنی سیالات رایج است.

انواع شات آف ولو و مقایسه آن‌ها

شات آف ولو در انواع مختلفی طراحی و تولید می‌شود که هرکدام برای شرایط کاری خاصی مناسب هستند. متداول‌ترین آن‌ها شامل ولو توپی (Ball Valve)، ولو پروانه‌ای (Butterfly Valve)، ولو کشویی (Gate Valve) و ولو دیافراگمی (Diaphragm Valve) هستند.

شیر توپی با ساختار ساده و قابلیت قطع و وصل سریع، برای سیستم‌های با فشار بالا و سیالات گازی بسیار مناسب است. شیر پروانه‌ای به دلیل طراحی سبک و قیمت اقتصادی، در سیستم‌های آب‌رسانی و تهویه کاربرد دارد. شیر کشویی برای خطوط لوله با دبی بالا مناسب است ولی سرعت عملکرد پایینی دارد. شیر دیافراگمی در فرایندهایی که نیاز به ایزولاسیون کامل و بهداشت بالا دارند (مثل صنایع غذایی و دارویی) مورداستفاده قرار می‌گیرد.

بر اساس نوع عملکرد نیز می‌توان این ولوها را به دستی، الکتریکی، پنوماتیکی و هیدرولیکی تقسیم کرد. در سیستم‌های حساس، معمولاً از نسخه‌های خودکار برای سرعت و دقت بیشتر استفاده می‌شود. از نظر جنس بدنه، شات آف ولو ممکن است از فولاد ضدزنگ، برنز، PVC یا آلیاژهای مقاوم به خوردگی ساخته شود.

نکات مهم در انتخاب شات آف ولو مناسب

برای یک سیستم صنعتی باید مجموعه‌ای از پارامترهای فنی و اجرایی را پیش از انتخاب شات آف ولو مناسب بررسی کنید. در ادامه به برخی از این نکات مهم اشاره می‌کنیم:

• نوع سیال: اولین نکته نوع سیال است. برای سیالات خورنده، باید از مواد مقاوم به خوردگی، مانند فولاد ضدزنگ یا آلیاژهای ویژه استفاده کرد.
• فشار و دمای کاری: برخی ولوها فقط در فشار پایین عملکرد خوبی دارند و مدل‌های خاص‌تری برای فشارهای بالا طراحی شده‌اند. نرخ جریان (Flow Rate) و قطر اسمی لوله (DN) نیز باید با نوع ولو هماهنگ باشد.
• نوع عملکرد: نوع عملکرد موردانتظار (دستی، برقی، پنوماتیکی) بر انتخاب ولو اثرگذار است. در سیستم‌هایی که به واکنش سریع نیاز دارند، استفاده از ولوهای خودکار با اکچویتور (Actuator) توصیه می‌شود. برای سیستم‌های ساده‌تر، ولوهای دستی کفایت می‌کنند.
• نوع اتصال: فلنجی، دنده‌ای یا جوشی بودن ولو باید با طراحی خط لوله سازگار باشد.
• دیگر عوامل مهم: برند، کیفیت ساخت، داشتن استانداردهای معتبر و خدمات پس از فروش نیز جزو عوامل مهم در انتخاب صحیح هستند.

مزایای خرید شات آف ول از بهتین کاوش نوین

تضمین تامین و در دسترس بودن قطعات:

• دردسترس بودن قطعات یدکی اورجینال
• تحویل سریع قطعات
• در دسترس بودن تمام وقت شرکت به تین کاوش

تعمیرات پیش گیرانه:

• ارائه برنامه سرویس بر اساس شرایط بهره برداری تجهیزات در خطوط
• تحلیل زمان تناوب سرویس والوها بسته به نوع بهره برداری
• تحلیل هزینه سرویس و بهینه سازی آنها

پیوستگی خدمات فنی:

• خدمات فنی خاص و مهندسی شده توسط افراد آموزش دیده شرکت
• تحلیل و پاسخگویی به مشکلات و مسائل در اسرع وقت.

آموزش های فنی:

• آموزش های پیوسته و فعال
• آموزش های در محل و ارائه فیلم های آموزشی

سخن پایانی

یکی از اجزای اصلی کنترلی در صنایع مختلف، ولو شات آف به شمار می‌رود و وظیفه قطع کامل و سریع جریان سیالات را بر عهده دارد. این ولو با طراحی‌های متنوع مانند توپی، پروانه‌ای، کشویی و دیافراگمی، پاسخگوی نیازهای فنی مختلف است و بسته به نوع سیال، شرایط عملیاتی و اهداف ایمنی انتخاب می‌شود. همان‌طور که اشاره شد، انتخاب دقیق این شیر نیازمند تحلیل دقیق فرایند و شناخت کامل ویژگی‌های فنی است. برای اطمینان از عملکرد بهینه و ایمن، توصیه می‌کنیم همواره خرید این تجهیزات از منابع معتبر انجام شده و از مشاوره متخصصان بهره گرفته شود.
